El modder DallasGrave, conocido por sus modificaciones de tarjetas gráficas, ha presentado un nuevo sistema de alimentación para la GeForce RTX 5090 que permite utilizar cuatro conectores PCIe de 8 pines en lugar del habitual 12V-2×6. La propuesta busca repartir la corriente entre más conductores y reducir el calentamiento de las conexiones durante cargas elevadas.
El proyecto, denominado Quad 2×8 Header Conversion, es una evolución de una modificación anterior que añadía dos conectores de 8 pines a la RTX 5090. Según las mediciones publicadas por su creador en Reddit, la corriente por conductor se reduce casi a la mitad, con temperaturas del cableado aproximadamente 20°C inferiores a las obtenidas mediante la conexión convencional.

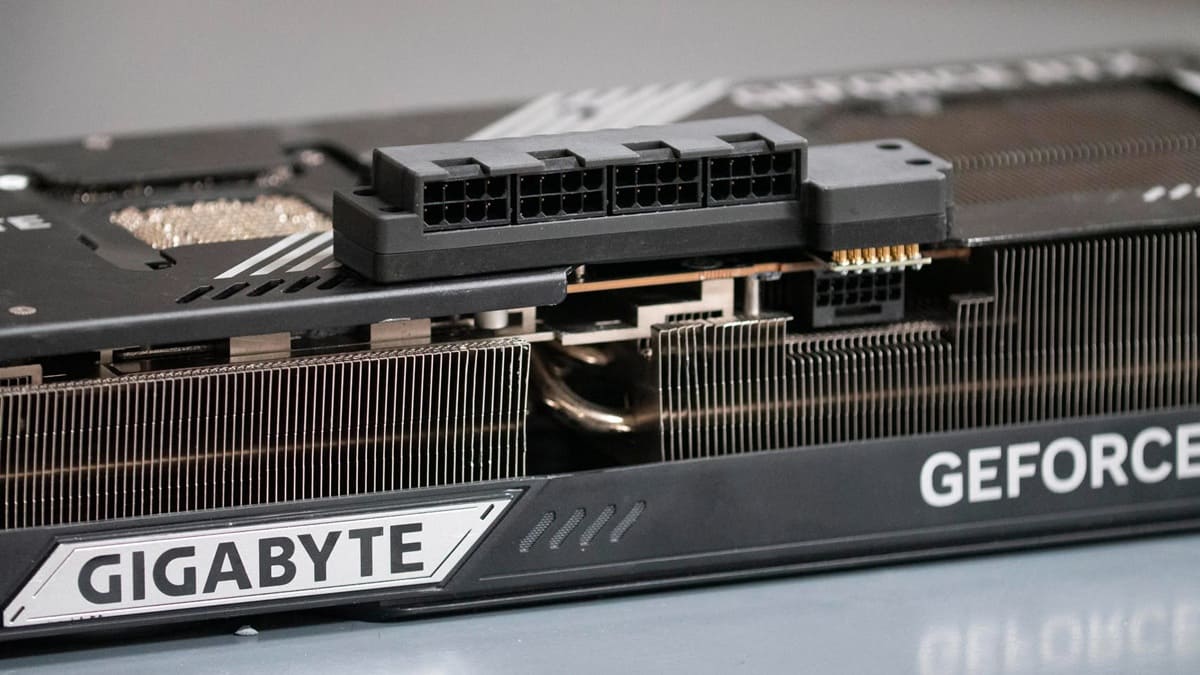

Cuatro conectores PCIe de 8 pines conectados directamente a la RTX 5090

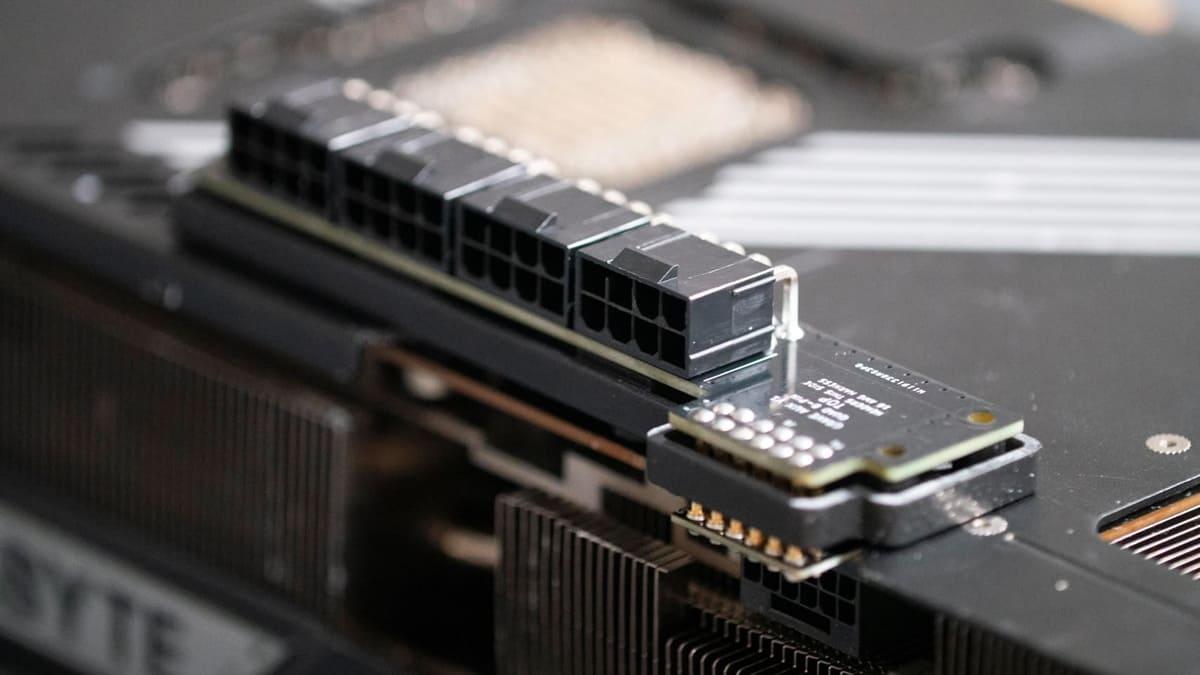

La modificación utiliza una pequeña placa de circuito impreso diseñada específicamente para alojar cuatro conectores PCIe de 8 pines. Esta se conecta mediante soldadura a los puntos de alimentación del conector 12V-2×6 original, permitiendo suministrar energía directamente a los circuitos de la tarjeta gráfica.
A diferencia de un adaptador convencional, que termina concentrando toda la corriente en el conector de 16 pines, el sistema de DallasGrave permite prescindir completamente de esa conexión. No obstante, el diseño también admite utilizar simultáneamente el 12V-2×6 y los cuatro conectores adicionales para repartir la carga entre diferentes vías.
Cada conector PCIe de 8 pines dispone de tres conductores de 12V, por lo que la nueva configuración distribuye la alimentación entre doce conductores positivos, frente a los seis empleados en el 12V-2×6. Esta diferencia permite reducir la intensidad que circula por cada uno, siempre que el reparto de corriente sea suficientemente uniforme.
El planteamiento resulta interesante porque el calentamiento de una conexión eléctrica depende tanto de la corriente como de su resistencia. Reducir la intensidad puede disminuir las pérdidas térmicas, aunque el resultado también está condicionado por la calidad de los contactos, las soldaduras y las características de los cables utilizados.
La corriente baja hasta 4,1-4,4A por conductor con 600W
Según DallasGrave, cada conductor transporta aproximadamente entre 4,1 y 4,4A cuando la tarjeta recibe 600W. El creador asegura que esta distribución reduce prácticamente a la mitad la intensidad respecto al conector original, evitando concentrar tanta carga eléctrica en un número menor de contactos.
Las mediciones también apuntan a una reducción de temperatura cercana a 20°C en el cableado, aunque estos resultados proceden de las pruebas realizadas por el propio modder. Todavía no existe una evaluación independiente que permita comprobar si la mejora se mantiene en diferentes modelos de RTX 5090 y condiciones de funcionamiento.
El sistema configura los pines de detección para permitir un límite de potencia de 600W, correspondiente a la capacidad máxima prevista para el conector 12V-2×6. Sin embargo, DallasGrave también ha llevado a cabo pruebas con consumos superiores utilizando una tarjeta modificada.
Pruebas de hasta 800W con la placa de conexiones a 45°C
El creador asegura haber probado su sistema con una RTX 5090 modificada mediante shunt mod, una intervención que altera la medición de corriente y permite superar los límites habituales de potencia establecidos por el fabricante.
Durante una prueba que alcanzó 800W de consumo, la placa de conexiones personalizada registró una temperatura aproximada de 45°C, según las cifras facilitadas por DallasGrave. El resultado sugiere un comportamiento térmico favorable en esas condiciones, aunque no representa una medición completa de todas las conexiones eléctricas.
Es importante distinguir entre la temperatura del PCB y la temperatura de los contactos individuales, ya que un punto de resistencia elevada puede calentarse más que el resto del conjunto. Tampoco debe interpretarse la prueba de 800W como una certificación para utilizar continuamente esa potencia.
DallasGrave está preparando vídeos con mediciones de corriente y temperatura en tiempo real, además de una prueba de carga sostenida durante 24 horas. Estos resultados permitirán conocer mejor el comportamiento del sistema, especialmente si documentan las diferencias entre los distintos conductores durante periodos prolongados.
Los problemas del 12V-2×6 siguen motivando nuevas modificaciones
El proyecto aparece en un contexto marcado por los problemas de sobrecalentamiento comunicados en algunas RTX 5090, especialmente alrededor de sus conectores de alimentación. Uno de los casos más conocidos afectó a Hardware Unboxed, que documentó daños por temperatura en el cable de una tarjeta durante su utilización.
También se han comunicado incidentes durante pruebas con DLSS 5, donde determinadas configuraciones alcanzaron consumos elevados. Estos casos han reavivado el debate sobre la concentración de corriente en los conectores utilizados por las GPU de mayor potencia.
Las dificultades tampoco se han limitado a los cables convencionales. El conector con identificación amarilla de MSI y el cable ROG Equalizer de ASUS han protagonizado informes de daños por calentamiento, mientras que ASRock TempGuard tampoco consiguió evitar un incidente comunicado en una estación de trabajo equipada con una RTX PRO 6000.
Sin embargo, estos casos no demuestran que todos los conectores 12V-2×6 sean defectuosos. El calentamiento puede depender de diferentes factores, incluyendo la calidad de la conexión, la distribución de corriente y las condiciones de funcionamiento de cada equipo.
Una modificación experimental que requiere intervenir en la tarjeta gráfica
Aunque los resultados iniciales resultan interesantes, la solución de DallasGrave no es un accesorio que pueda instalarse simplemente conectando varios cables. Su montaje requiere intervenir en las conexiones eléctricas de la tarjeta gráfica y realizar soldaduras sobre una zona especialmente sensible.
Una instalación incorrecta podría provocar malos contactos, cortocircuitos o daños en la GPU, además de afectar a las condiciones de garantía del fabricante. Por tanto, se trata de una modificación especializada y no de una solución recomendable para usuarios sin experiencia en electrónica.
También será necesario comprobar la resistencia de las conexiones, el reparto real de corriente y su comportamiento después de numerosos ciclos térmicos. Aunque los resultados comunicados sugieren una reducción del calentamiento, todavía no permiten garantizar que el sistema elimine cualquier riesgo asociado a la alimentación.
DallasGrave prepara versiones para diferentes RTX 5090, incluida la Founders Edition
El proyecto no estará limitado a la tarjeta utilizada durante las primeras pruebas. DallasGrave afirma que está preparando variantes compatibles con prácticamente todos los modelos de RTX 5090, incluida la Founders Edition, cuyo diseño interno obliga a adaptar la disposición de las conexiones.
También trabaja en backplates personalizados para integrar el módulo de alimentación en el aspecto exterior de las tarjetas. La intención es conseguir una instalación más discreta, sin los cables adicionales que caracterizaban a su anterior sistema de dos conectores.
Por ahora, no se ha confirmado un precio definitivo ni una disponibilidad comercial generalizada. La propuesta demuestra una alternativa para distribuir la alimentación de una GPU de elevado consumo, pero su fiabilidad a largo plazo sigue pendiente de pruebas más amplias e independientes, especialmente antes de considerarla una solución definitiva frente a los problemas del 12V-2×6.
Vía: TechPowerUp
