Bolt Graphics ha confirmado que el primer chip de prueba de su arquitectura GPU Zeus ya funciona sobre silicio real, después de completar las primeras comprobaciones de hardware. El prototipo, fabricado mediante el proceso TSMC de 12 nm FFC, supone un avance respecto a las anteriores simulaciones y pruebas realizadas mediante FPGA, aunque todavía no representa una tarjeta gráfica comercial.
La compañía asegura que el chip ha superado las verificaciones funcionales iniciales, mientras continúa desarrollando una plataforma orientada a computación de alto rendimiento, simulaciones electromagnéticas y Path Tracing. Bolt también mantiene su objetivo de reducir hasta 17 veces los costes de computación, una estimación que todavía no cuenta con benchmarks independientes. La producción comercial de GPU está prevista para 2028.
El chip Zeus de 6 mm² supera sus primeras comprobaciones en 24 horas
El desarrollo alcanzó un primer hito en abril de 2026, cuando Bolt Graphics completó el tape-out del chip de prueba, enviando el diseño definitivo a fabricación. Ahora, la compañía ha conseguido poner en funcionamiento el silicio recibido de TSMC, comprobando que los circuitos pueden ejecutar las operaciones previstas sin depender exclusivamente de simulaciones o plataformas programables.
Según los datos publicados por Bolt, el prototipo ocupa solamente 6 mm² y funciona con un consumo de 1,4W. La empresa asegura que completó su puesta en marcha en aproximadamente 24 horas, sin detectar errores funcionales durante las primeras verificaciones. También realizó comprobaciones en un intervalo de temperaturas comprendido entre -40 °C y 85 °C.
Como referencia, la plataforma FPGA utilizada anteriormente necesitaba aproximadamente 35W para ejecutar la implementación de desarrollo. Sin embargo, esta comparación no demuestra que la futura GPU comercial vaya a consumir proporcionalmente menos energía, puesto que ambos sistemas presentan diferencias importantes de arquitectura, escala y condiciones de funcionamiento. Los 1,4W corresponden únicamente al pequeño chip de validación, no al producto final.
Zeus incorpora aceleración específica para simulaciones electromagnéticas y Path Tracing
La arquitectura Zeus está diseñada para ejecutar determinadas operaciones mediante hardware especializado, en lugar de depender exclusivamente de núcleos de propósito general. Una de sus principales características es la incorporación de unidades destinadas a acelerar cálculos electromagnéticos, incluyendo operaciones relacionadas con las ecuaciones de Maxwell, utilizadas para describir el comportamiento de los campos eléctricos y magnéticos.
Estas capacidades tienen aplicaciones en simulación de componentes electrónicos, fotónica, investigación de materiales y diseño de sistemas electromagnéticos. En lugar de limitarse al renderizado gráfico convencional, Bolt pretende utilizar su arquitectura para procesar cálculos físicos que habitualmente requieren importantes recursos de CPU o GPU.
La plataforma también contempla aceleración de Path Tracing, una técnica de renderizado que simula los recorridos de la luz para calcular iluminación, reflejos y otros efectos visuales. Aunque esta tecnología también se utiliza en videojuegos, el enfoque inicial de Zeus está dirigido a aplicaciones profesionales, donde los tiempos de cálculo pueden influir directamente en los costes de producción.
La diferencia frente a una GPU convencional no reside únicamente en ejecutar más operaciones por segundo, sino en adaptar determinadas unidades de cálculo a algoritmos concretos. Esta especialización puede resultar ventajosa cuando el software aprovecha esas funciones, pero también implica que su rendimiento no puede extrapolarse automáticamente a otras cargas de trabajo. El funcionamiento del chip de prueba tampoco demuestra todavía que los sistemas completos puedan resolver simulaciones complejas con las mejoras anunciadas.
La promesa de reducir hasta 17 veces los costes sigue sin benchmarks independientes
Durante la presentación de sus avances anteriores, Bolt Graphics afirmó que Zeus podría reducir hasta 17 veces el coste de computación frente a determinadas arquitecturas existentes. La estimación se refiere a la economía del sistema completo, considerando la relación entre capacidad de procesamiento y costes de infraestructura, y no a una mejora directa de FPS o potencia de cálculo.
Por ahora, la compañía no ha publicado una batería de benchmarks independientes que permita comprobar esa reducción, ni una metodología suficientemente detallada para reproducir las comparaciones. Tampoco existen resultados públicos que establezcan el rendimiento final, consumo sostenido o fiabilidad de las futuras tarjetas Zeus frente a soluciones actuales de NVIDIA o AMD. Las primeras pruebas funcionales representan un avance de desarrollo, pero no validan automáticamente las previsiones económicas.
La GPU comercial utilizará TSMC N5P y llegará en volumen durante 2028
Aunque el prototipo utiliza el proceso TSMC de 12 nm, Bolt Graphics ha seleccionado N5P, perteneciente a la familia de 5 nm de TSMC, para sus futuros procesadores comerciales. Esta transición permitirá desarrollar diseños considerablemente más complejos, pero también requerirá nuevas etapas de validación relacionadas con frecuencias, consumo, fabricación y comportamiento térmico.
La compañía ha actualizado su calendario respecto a las previsiones anunciadas en abril. Inicialmente contemplaba comenzar la producción durante el cuarto trimestre de 2027, pero su comunicación oficial del 13 de octubre sitúa la fabricación en volumen de tarjetas PCIe y servidores en 2028. Antes de esa fecha, Bolt espera facilitar acceso a desarrolladores durante el primer trimestre de 2027 y entregar las primeras unidades a participantes de su programa de acceso anticipado a finales de ese año.
La empresa también ha abierto una oficina en Taipéi para coordinar sus relaciones con fabricantes y proveedores, un paso relacionado con la preparación industrial del proyecto. En abril declaró disponer de más de 14.000 participantes en su programa de acceso anticipado y una cartera de oportunidades comerciales superior a 500 millones de dólares (446 millones de euros). Estas cifras proceden de Bolt y no deben interpretarse como ventas realizadas ni pedidos garantizados.

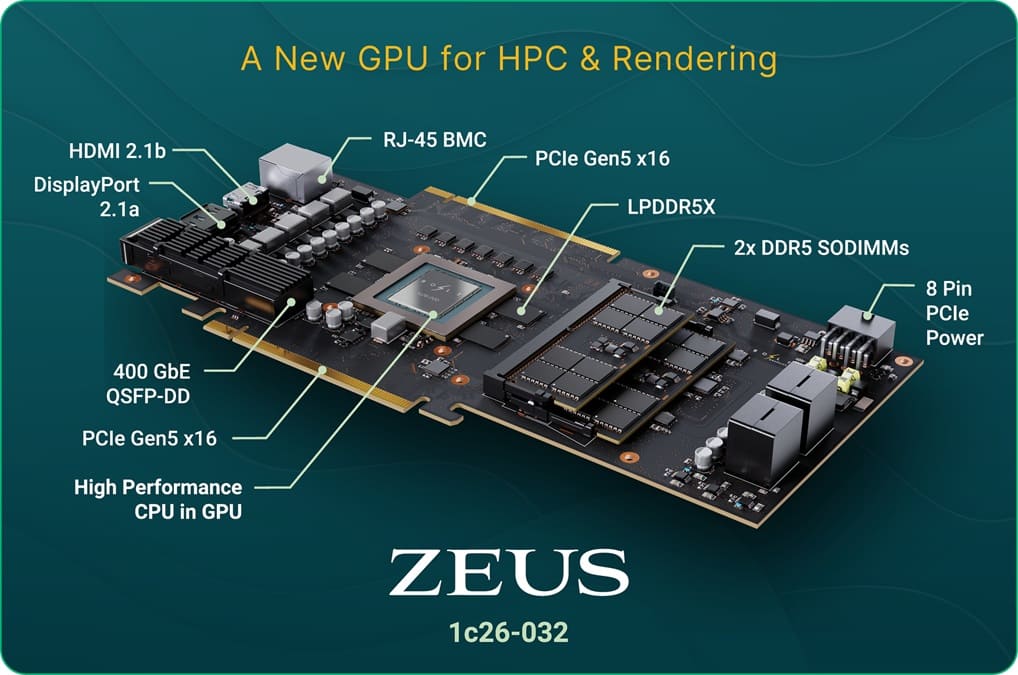

El siguiente paso será demostrar que la arquitectura puede trasladar los resultados del pequeño prototipo a una GPU completa, con un subsistema de memoria, conectividad y software capaces de aprovechar sus unidades especializadas. Hasta entonces, el principal avance verificable de Zeus es haber superado las primeras pruebas funcionales sobre silicio, mientras que sus promesas de rendimiento, eficiencia económica y competitividad comercial siguen pendientes de demostración independiente.
