Valve ha publicado los archivos CAD oficiales de Steam Frame y sus mandos de realidad virtual, permitiendo que desarrolladores, aficionados a la impresión 3D y creadores de modificaciones diseñen sus propios accesorios utilizando las dimensiones y referencias del fabricante. El material está disponible en GitLab e incluye modelos tridimensionales, planos técnicos y documentación sobre las conexiones del dispositivo.
La iniciativa va más allá de facilitar modificaciones estéticas, ya que Valve también ha compartido información sobre el puerto de expansión de Steam Frame y ejemplos de circuitos electrónicos basados en USB 3.0. Los archivos se distribuyen bajo la licencia Creative Commons CC BY-NC-SA 4.0, que permite utilizarlos y modificarlos con fines no comerciales, mientras que los proyectos destinados a la venta requieren un acuerdo independiente.
Valve facilita el diseño de accesorios mediante modelos CAD oficiales

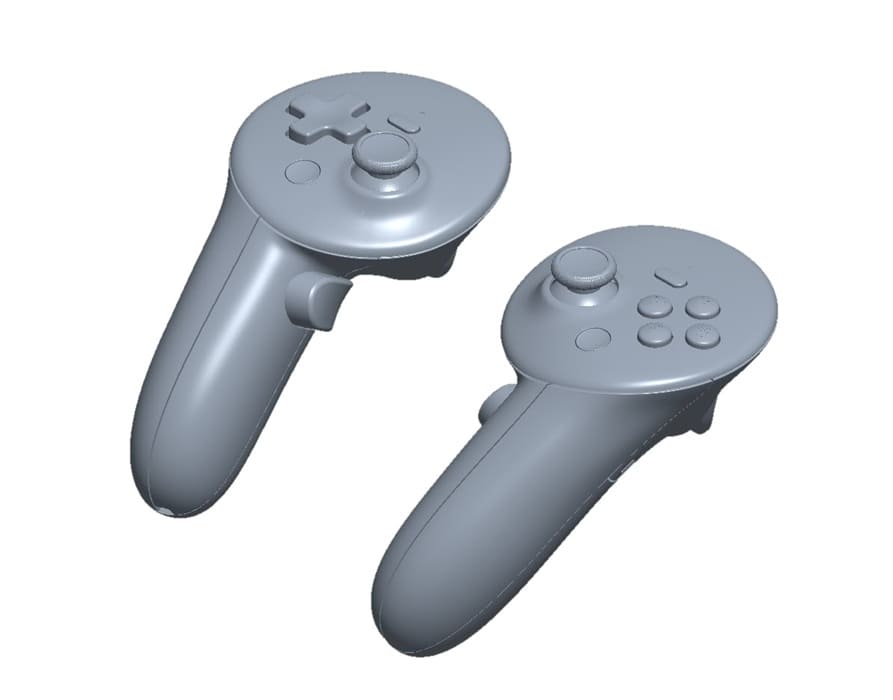

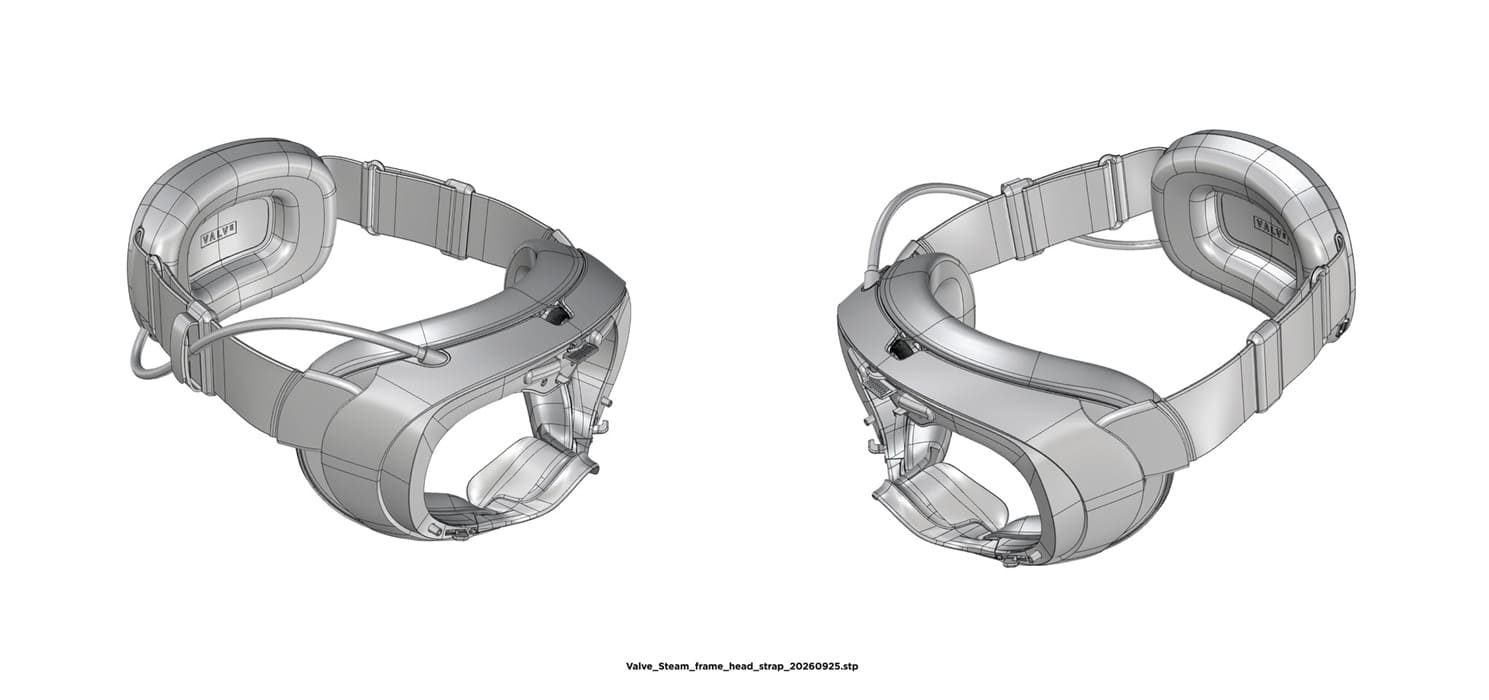

El repositorio publicado por Valve reúne modelos tridimensionales del módulo principal de Steam Frame, la correa de sujeción y los dos mandos de realidad virtual. Estos archivos proporcionan referencias geométricas que permiten desarrollar accesorios ajustados a la forma del dispositivo sin tener que realizar mediciones manuales o recurrir a un escaneado tridimensional.
Los modelos están disponibles en formato STEP, utilizado habitualmente por herramientas de diseño asistido por ordenador. A diferencia de trabajar únicamente con fotografías o medidas aproximadas, disponer de geometría oficial facilita comprobar la posición de las superficies, los puntos de contacto y los espacios necesarios para encajar nuevas piezas.
Esta información puede resultar especialmente útil para fabricar soportes, elementos de sujeción, adaptadores ergonómicos o accesorios personalizados mediante impresión 3D. También permite preparar diseños antes de disponer físicamente del visor, aunque las piezas terminadas deberán comprobarse posteriormente para garantizar que encajan correctamente y no interfieren con su funcionamiento.

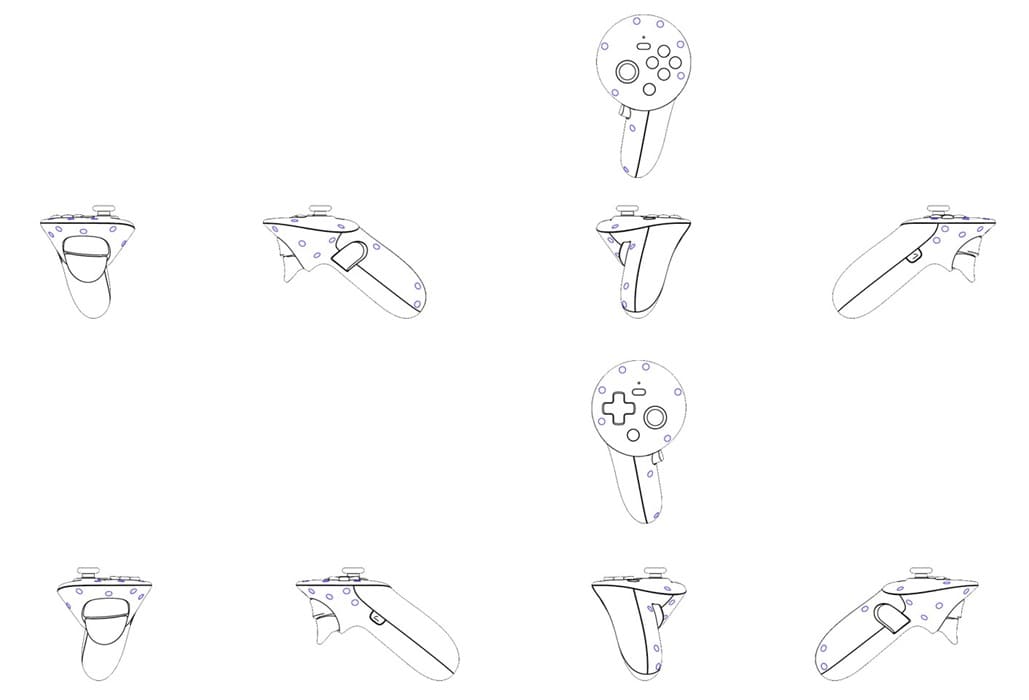

Valve ha incluido además documentación sobre la posición de los LED infrarrojos utilizados para el seguimiento de los mandos. Se trata de un detalle importante, porque determinados accesorios podrían ocultar estos emisores y perjudicar la detección de los movimientos dentro del entorno virtual.
La publicación tampoco debe confundirse con la liberación completa de los diseños internos del dispositivo. Parte de los modelos son versiones simplificadas destinadas a servir como referencias mecánicas, por lo que no proporcionan necesariamente toda la información utilizada por Valve para fabricar el hardware original.
El puerto de expansión incluye documentación electrónica y ejemplos USB 3.0
Uno de los elementos más interesantes del repositorio es la documentación técnica del puerto de expansión de Steam Frame, una conexión que permite plantear accesorios electrónicos y no solamente piezas impresas en 3D. Valve proporciona información sobre su interfaz y ejemplos de implementación para ayudar a los desarrolladores a comprender cómo conectarse al visor.
Entre los materiales publicados figuran dos diseños de referencia de un concentrador USB 3.0. El primero corresponde a una implementación más completa desarrollada con Altium, mientras que el segundo utiliza KiCad y plantea una solución simplificada. Ambos sirven como punto de partida para estudiar conexiones y desarrollar proyectos compatibles con la interfaz.
La documentación también describe interfaces de alta velocidad relacionadas con PCI Express y cámaras MIPI, lo que amplía las posibilidades de experimentación. En principio, estas conexiones podrían utilizarse como base para determinados periféricos o sistemas de captura, aunque la compatibilidad final dependerá de las limitaciones eléctricas, el software y el diseño específico de cada accesorio.
Conviene aclarar que los ejemplos USB 3.0 no convierten automáticamente el puerto de Steam Frame en una conexión USB convencional de uso general. Los circuitos publicados muestran cómo implementar una solución electrónica utilizando la interfaz disponible, algo distinto de conectar directamente cualquier periférico sin hardware adicional.
Para quienes desarrollan accesorios electrónicos, los requisitos de alimentación, las señales disponibles y las restricciones de conexión son tan importantes como las dimensiones mecánicas. Un error en el diseño puede provocar fallos de funcionamiento e incluso daños físicos, por lo que Valve recomienda prestar atención a las advertencias incluidas en los documentos técnicos.
Esta apertura resulta especialmente relevante porque permite combinar accesorios mecánicos con componentes electrónicos personalizados, ampliando las posibilidades de modificación del visor. No obstante, los diseños compartidos son referencias de desarrollo y no constituyen una certificación automática de seguridad o compatibilidad para cualquier proyecto derivado.
La licencia Creative Commons permite modificaciones, pero limita su comercialización
Los archivos se distribuyen bajo Creative Commons Attribution-NonCommercial-ShareAlike 4.0 International (CC BY-NC-SA 4.0). Esta licencia permite utilizar, modificar y compartir los materiales para proyectos no comerciales, siempre que se reconozca la autoría de Valve y se respeten las condiciones de distribución correspondientes.
En particular, las adaptaciones compartidas deben mantener una licencia compatible con las mismas condiciones, además de identificar los cambios realizados cuando corresponda. Los desarrolladores tampoco pueden presentar sus modificaciones como productos oficialmente respaldados por Valve si no existe una autorización para hacerlo.
La principal restricción afecta a la fabricación y comercialización de accesorios basados en los diseños publicados. Descargar los archivos y utilizarlos para crear una pieza personal no equivale a obtener permiso para vender productos derivados. Quienes pretendan desarrollar accesorios comerciales deberán negociar las condiciones directamente con la compañía.
Valve ha habilitado para ello un contacto específico, steamframecompatible@valvesoftware.com, mediante el que empresas y desarrolladores pueden solicitar información sobre posibles licencias comerciales. Esta posibilidad abre la puerta a acuerdos con fabricantes de accesorios, aunque no garantiza que todas las solicitudes reciban autorización.
El fabricante también advierte de posibles consecuencias para la garantía al abrir la carcasa del dispositivo o conectar hardware no reconocido como compatible con Steam Frame. Por tanto, la publicación de documentación técnica no elimina los riesgos asociados a las modificaciones físicas o eléctricas, especialmente cuando afectan a componentes internos.
La iniciativa continúa la estrategia de Valve de facilitar documentación de su hardware a la comunidad de desarrolladores, como ya hizo con otros dispositivos de su ecosistema. La diferencia en este caso es la presencia de referencias electrónicas para el puerto de expansión, que permiten explorar proyectos más complejos que las modificaciones exclusivamente estéticas.
Con esta publicación, Steam Frame dispone de una base oficial para que la comunidad diseñe accesorios mecánicos y experimente con nuevas conexiones electrónicas. Su utilidad dependerá de los proyectos que surjan y de las posibilidades reales de la interfaz, pero los archivos ya permiten trabajar con información mucho más precisa que las mediciones o diseños elaborados sin documentación del fabricante.
Vía: TechPowerUp
