El grupo brasileño TecLab ha llevado al extremo su particular respuesta a los problemas de conectores derretidos asociados con algunas GeForce RTX 5090. En lugar de modificar el cable o instalar otro conector, el equipo eliminó directamente los 16 pines 12V-2×6 de la ruta eléctrica y soldó los cables de alimentación al PCB.
La demostración utilizó una Galax GeForce RTX 5090D HOF OC LAB XOC, un modelo diseñado específicamente para overclocking extremo que dispone de dos entradas de 16 pines y un VBIOS XOC con un límite de potencia de hasta 2.001W. Durante las pruebas, la tarjeta consumió aproximadamente 600W y completó benchmarks sin problemas aparentes.

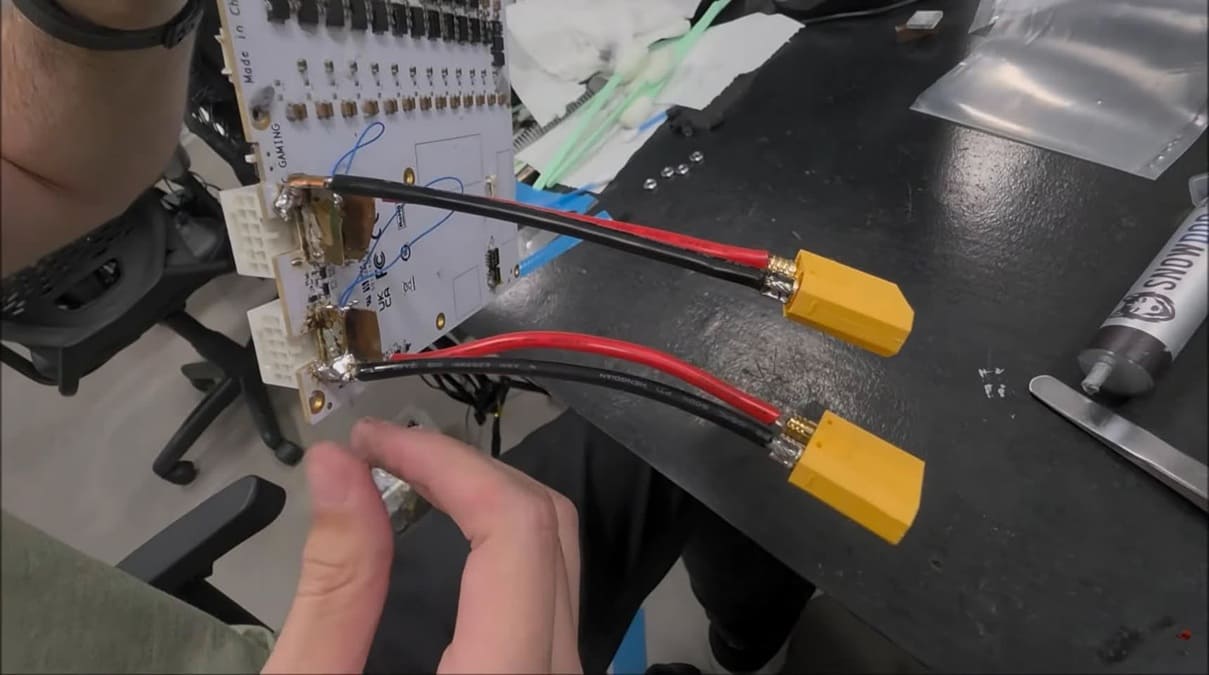

TecLab soldó los cables directamente sobre las pistas del PCB
TecLab partió de dos cables de alimentación con conectores de 16 pines, pero utilizó adaptadores para exponer sus conductores. Posteriormente, los cables fueron soldados directamente sobre las zonas del PCB correspondientes a las entradas de alimentación originales, eliminando los contactos mecánicos del 12V-2×6 entre el cable y la tarjeta.
La modificación constituye básicamente una conexión eléctrica permanente entre la fuente de alimentación y la PCB. Al desaparecer el conector, también desaparecen puntos de contacto cuya resistencia puede aumentar si existe una conexión deficiente, distribución desigual de corriente, contaminación, desgaste o un contacto incompleto.
Sin embargo, esto no convierte la modificación en una solución comercialmente viable. Soldar directamente una fuente de alimentación a una tarjeta gráfica elimina la posibilidad de desconectarla normalmente, invalida cualquier garantía y puede destruir el hardware si el trabajo no se realiza correctamente.
TecLab planteó el experimento con un evidente componente irónico hacia NVIDIA y los problemas registrados con los conectores de 16 pines, señalando que estaban cansados de escuchar casos de conexiones derretidas y querían mostrar su particular versión de cómo debería haberse alimentado la tarjeta.
La RTX 5090D HOF OC LAB XOC admite un VBIOS de hasta 2.001W
La tarjeta utilizada tampoco representa una RTX 5090 convencional. La Galax RTX 5090D HOF OC LAB XOC está construida específicamente para overclocking extremo y cuenta de fábrica con dos conectores de alimentación de 16 pines, algo excepcional dentro de la familia Blackwell.
Su VBIOS XOC establece un Power Limit máximo de 2.001W, una cifra completamente alejada de los 575W de potencia gráfica total establecidos por NVIDIA para una GeForce RTX 5090 de referencia. El límite de 2.001W no significa que la tarjeta consuma constantemente esa cantidad, sino que elimina prácticamente la restricción de software para determinadas sesiones de overclocking extremo.
La existencia de dos conectores permite además distribuir la corriente entre dos entradas independientes cuando la GPU funciona muy por encima de sus parámetros convencionales. Galax acompaña esta variante con un PCB reforzado y un sistema de alimentación preparado específicamente para escenarios que ningún usuario debería reproducir con una RTX 5090 estándar.
La tarjeta alcanzó aproximadamente 600W durante los benchmarks

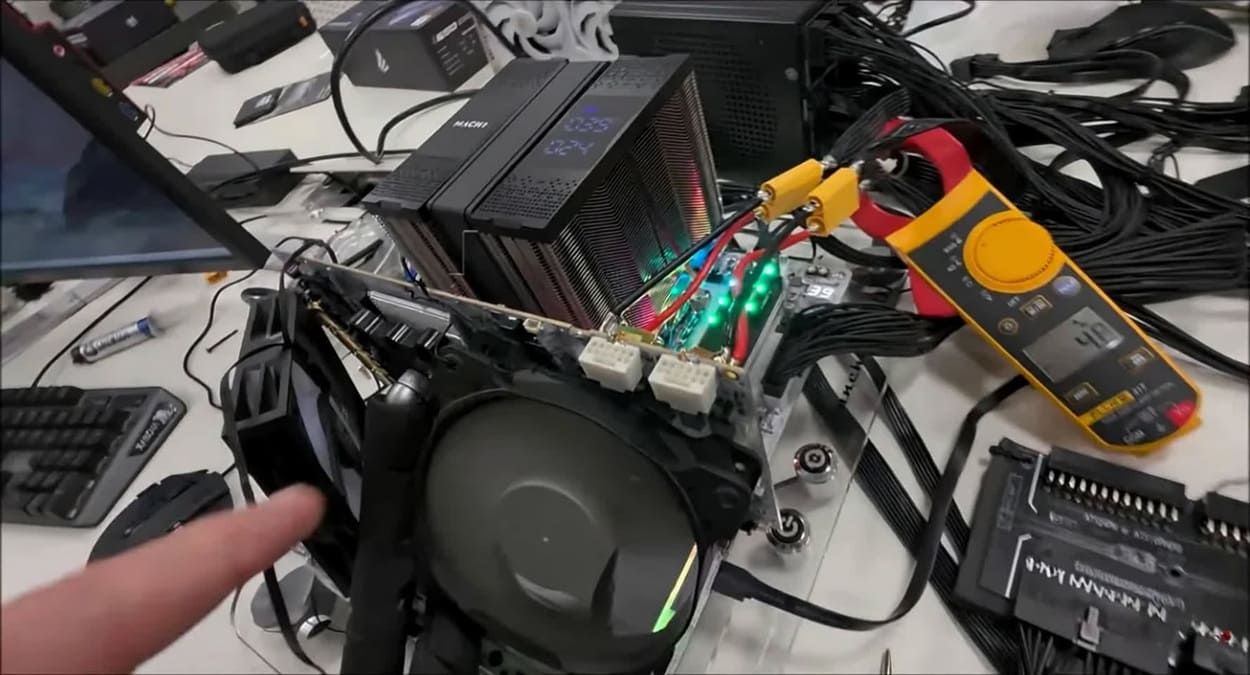

Durante la demostración se midió una corriente aproximada de 50 A sobre la línea de 12 V, equivalente a alrededor de 600W. La RTX 5090D arrancó correctamente y pudo ejecutar las pruebas sin mostrar problemas relacionados con la alimentación soldada directamente sobre la placa.
TecLab no proporcionó temperaturas de los cables, puntos de soldadura o pistas del PCB, por lo que el experimento no permite realizar una comparación térmica directa frente al 12V-2×6. Comprobar que la tarjeta funciona a 600W demuestra la viabilidad eléctrica de la modificación, pero no certifica su comportamiento durante miles de horas.
El consumo observado tampoco se acercó al límite de 2.001W habilitado por el VBIOS XOC. La prueba debe interpretarse como una demostración de que la tarjeta puede funcionar alrededor de los 600W evitando completamente sus conectores, no como una validación de una alimentación directa funcionando a 2.000W.
Un chiller industrial sustituyó al sistema de refrigeración original

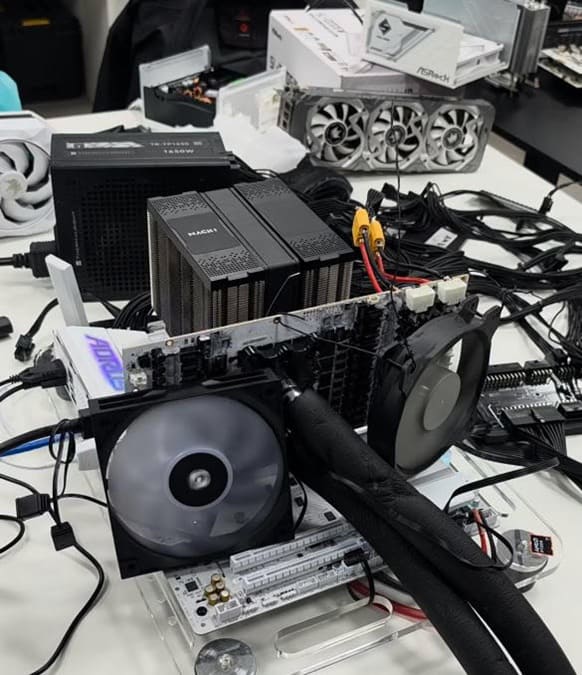

TecLab retiró completamente el disipador original de la Galax RTX 5090D HOF OC LAB XOC, dejando el PCB prácticamente desnudo. La refrigeración principal del procesador gráfico dependió de un sistema de refrigeración líquida conectado a un chiller industrial, adecuado para las condiciones extremas de este tipo de pruebas.
El montaje se completó con dos ventiladores instalados de forma provisional sobre la tarjeta, destinados a proporcionar flujo de aire adicional hacia los componentes del PCB que normalmente reciben ventilación procedente del disipador original.
Este montaje vuelve a demostrar que la prueba no pretende representar un ordenador doméstico convencional. Tanto la tarjeta seleccionada como la refrigeración, el VBIOS y la alimentación modificada pertenecen al terreno del overclocking extremo y las demostraciones técnicas.
Los casos de conectores derretidos continuaron después del lanzamiento
NVIDIA sustituyó el antiguo 12VHPWR por el revisado 12V-2×6, modificando principalmente la geometría de determinados contactos para mejorar la detección de una conexión incompleta. Antes del lanzamiento de Blackwell, la compañía manifestó que no esperaba repetir los problemas observados anteriormente con algunas RTX 4090.
Sin embargo, posteriormente aparecieron casos confirmados de conectores y cables dañados asociados con RTX 5090, aunque las circunstancias no han sido idénticas en todos ellos. Diferentes cables, fuentes, adaptadores y condiciones de instalación dificultan atribuir cada incidente a una única causa.
Una RTX 5090 puede consumir oficialmente hasta 575W mediante una conexión preparada para suministrar 600W, dejando un margen relativamente reducido frente a otras tarjetas menos exigentes. Una distribución desigual de corriente entre contactos puede provocar que determinados conductores soporten considerablemente más carga que otros, incrementando localmente la temperatura.
Soldar los cables no resuelve el problema del 12V-2×6
La demostración de TecLab elimina físicamente el conector, pero no constituye una corrección del estándar 12V-2×6. En realidad, evita completamente utilizarlo, de modo que tampoco permite determinar por sí sola cuál es la causa concreta de cada uno de los incidentes registrados.
Para un usuario convencional, intentar replicarlo sobre una tarjeta que cuesta varios miles de euros sería enormemente arriesgado y completamente innecesario. Una soldadura incorrecta puede generar cortocircuitos, sobrecalentamiento, daños sobre las capas del PCB o incluso afectar a la propia fuente de alimentación.
El experimento funciona principalmente como una demostración extrema y una crítica hacia una situación que continúa generando preocupación entre los entusiastas. TecLab consiguió alimentar una Galax RTX 5090D directamente desde el PCB y mover aproximadamente 600W sin utilizar sus dos conectores de 16 pines, aunque la solución difícilmente podría ser más radical.
