Intel estaría preparando una revisión de su nodo 14A bajo el nombre 14A2, también descrita como una especie de 14A Gen2. Según ETNews, esta evolución usaría una arquitectura de alimentación dual, combinando entrega de energía frontal y trasera para competir mejor con TSMC A14 y Samsung 1.4 nm.
La clave estaría en reducir todavía más el pitch M0, pasando de 28 nm en 14A a 21 nm en 14A2. Ese salto permitiría aumentar la densidad de transistores, pero también obligaría a resolver más resistencia eléctrica, mayor complejidad de interconexión y posibles caídas de voltaje.
Intel prepara una revisión más agresiva de 14A
El nodo Intel 14A ya representa una pieza central para la nueva etapa de Intel Foundry, con tecnologías como High-NA EUV y alimentación trasera. Sin embargo, la compañía valoraría una segunda variante, 14A2, para lograr más densidad y mejor madurez de proceso frente a sus rivales directos.
Esta revisión tendría una lectura competitiva muy clara. TSMC prepara su familia A14, mientras Samsung apunta a producción en masa de su tecnología 1.4 nm hacia 2029. Intel necesita que 14A2 no sea solo una mejora interna, sino una respuesta real al avance de las fundiciones asiáticas.
El reto es doble. Intel debe demostrar que puede fabricar nodos punteros para sus propios chips, pero también convencer a clientes externos. En ese contexto, 14A2 podría servir como una evolución más atractiva para diseños de alto rendimiento, especialmente si mejora densidad sin disparar riesgos de producción.
La alimentación dual sería el cambio más importante

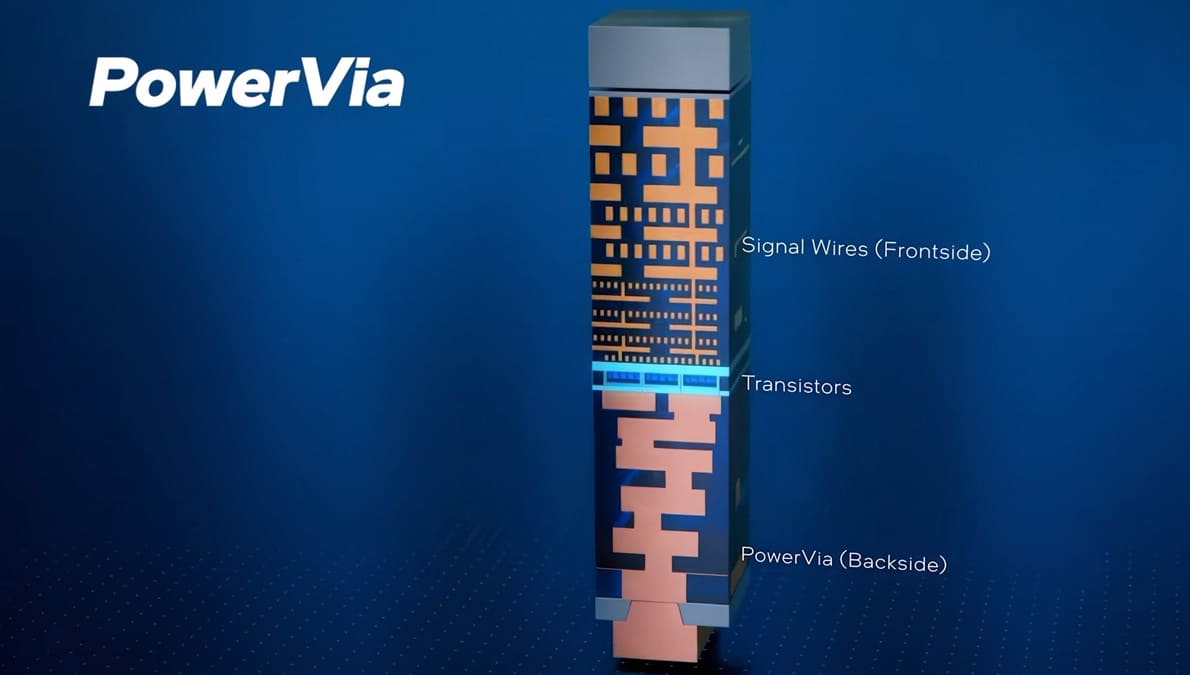

La base 14A usaría PowerDirect con redes de alimentación trasera, también conocidas como BSPDN. Esta tecnología mueve la entrega de energía a la parte posterior del chip, liberando espacio en el frontal para señales y permitiendo mejor densidad, menor congestión y más eficiencia eléctrica.
En 14A2, Intel estaría valorando una arquitectura dual-side, con alimentación desde la parte trasera y también desde metales frontales. La idea no sería abandonar la alimentación trasera, sino complementarla para reducir caídas de voltaje en zonas críticas del chip.
Este enfoque tiene sentido si el nodo fuerza demasiado las interconexiones. Al bajar el M0 a 21 nm, la resistencia aumenta y las rutas eléctricas se vuelven más delicadas. Repartir la alimentación puede ayudar a mantener corriente más estable, frecuencias más sostenidas y menor penalización por IR drop.
El pitch M0 de 21 nm añade densidad, pero también riesgos
El M0 pitch define la distancia entre líneas metálicas muy próximas a los transistores. Reducirlo permite colocar más elementos en menos espacio, pero también complica el patrón litográfico y el comportamiento eléctrico. En 14A2, bajar a 21 nm sería un salto muy ambicioso para ganar densidad lógica.
Según el informe, esta reducción se apoyaría en mejoras como double patterning, una técnica que permite definir patrones más finos dividiendo el proceso en pasos adicionales. El beneficio es una mayor densidad, pero el coste llega en forma de más complejidad, más tiempo de fabricación y más control de variabilidad.
Intel ya espera que 14A aporte alrededor de un 30% más de densidad de transistores, así que 14A2 debería llevar esa cifra más lejos. El problema es que cada punto extra de densidad exige resolver resistencia, estabilidad eléctrica y rendimiento de fabricación con mucha precisión.
Los nTSV serían uno de los puntos delicados
La alimentación trasera depende de estructuras verticales como los nTSV, o nano through-silicon vias, que llevan energía desde la parte posterior hasta las zonas activas del chip. Con densidades más altas, estas vías podrían no estar preparadas para gestionar la misma entrega energética sin pérdidas adicionales.
El informe apunta a que Intel adoptaría una estructura compuesta. La alimentación trasera seguiría siendo la fuente principal, pero una parte de la energía se llevaría por el metal frontal. Esta solución busca mantener las ventajas de BSPDN sin quedar limitada por la resistencia de las vías verticales.
La decisión revela lo difícil que se ha vuelto escalar nodos avanzados. Ya no basta con reducir transistores o usar EUV más potente; también hay que rediseñar cómo llega la energía. En 14A2, la entrega eléctrica sería tan crítica como la propia litografía High-NA EUV.
High-NA EUV necesita nodos con más densidad
Intel quiere aprovechar mejor sus máquinas High-NA EUV, una inversión extremadamente cara que solo tiene sentido si permite fabricar chips con densidad y valor suficientes. 14A2 buscaría mejorar la rentabilidad por máquina y la economía del nodo mediante un diseño más agresivo.
Ese punto es importante para Intel Foundry. TSMC y Samsung tienen años de ventaja en producción para clientes externos, así que Intel necesita diferenciarse con tecnología real, no solo con promesas. High-NA EUV, PowerDirect y 14A2 formarían una apuesta industrial para recuperar credibilidad.
El problema es que la tecnología avanzada también aumenta el riesgo. Si 14A2 llega tarde, con bajo rendimiento de fabricación o reglas de diseño complicadas, los clientes podrían preferir opciones más maduras. Intel necesita que esta evolución sea densa, viable y suficientemente predecible para producción comercial.
TSMC y Samsung presionan desde direcciones distintas
TSMC avanza con su hoja de ruta hacia A14, mientras Samsung intenta reforzar su posición con tecnologías de 1.4 nm y arquitecturas GAA más maduras. La competencia no se limita al nombre del nodo, sino a rendimiento por vatio, densidad, coste y confianza de los clientes.

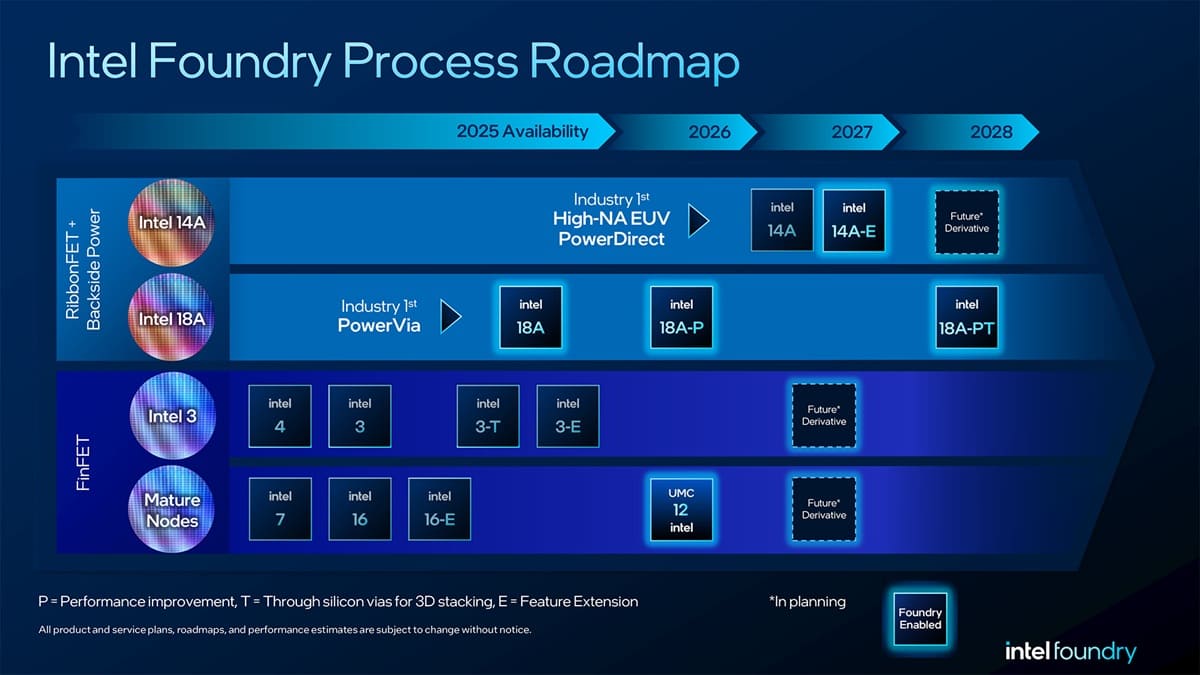

Intel llega a esta carrera con más presión que sus rivales. Su negocio de fundición necesita atraer diseños externos, y para eso no basta con igualar especificaciones. Debe demostrar que 18A-P, 14A y 14A2 pueden ofrecer calendarios sólidos, herramientas estables y resultados repetibles.
La IA también acelera el calendario. La demanda de cómputo está creciendo tan rápido que muchos diseñadores buscan alternativas a TSMC para no quedar atrapados por capacidad. Si Intel ejecuta bien 14A2, podría aprovechar una ventana real para captar clientes de alto rendimiento.
14A2 puede ser una prueba decisiva para Intel Foundry
La lectura final es que 14A2 no sería una simple revisión menor. Reducir el M0 a 21 nm, usar alimentación dual y apoyarse en High-NA EUV implica una evolución profunda del diseño eléctrico y de fabricación frente al 14A base.
El movimiento también muestra que Intel está intentando anticiparse a los problemas antes de que el nodo llegue a producción avanzada. Si la alimentación trasera pura no basta para ciertas densidades, la arquitectura dual puede ser un compromiso pragmático entre rendimiento, estabilidad y calendario.
Por ahora, todo debe tratarse como información no confirmada. Pero si ETNews acierta, Intel 14A2 será una pieza clave en la batalla contra TSMC y Samsung. La compañía se juega su credibilidad como fundición avanzada y su capacidad para competir en la próxima generación de nodos.
Vía: Wccftech
