Elon Musk habría puesto en marcha uno de los proyectos más ambiciosos vistos hasta la fecha dentro del sector de semiconductores. Bautizada como Terafab, la futura instalación prevista para el este de Travis County, Austin (Texas), buscaría concentrar bajo un mismo complejo prácticamente todas las etapas críticas relacionadas con la fabricación avanzada de chips.

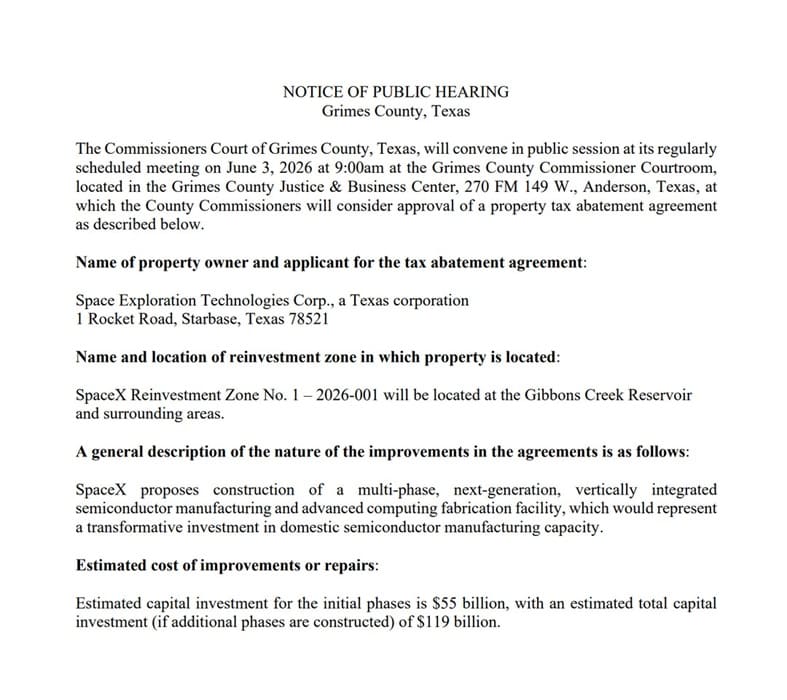

Según la información aparecida tras varias audiencias judiciales celebradas recientemente en Grimes County, la primera fase del proyecto tendría un coste aproximado de 55.000 millones de dólares (~46.816 millones de euros). La cifra ya resulta gigantesca por sí sola dentro del sector tecnológico actual.
Sin embargo, si el desarrollo completo termina ejecutándose mediante futuras ampliaciones, la inversión total podría dispararse hasta unos 119.000 millones de dólares (~101.293 millones de euros), un nivel de gasto absolutamente descomunal incluso para los estándares actuales del sector de semiconductores.
Terafab quiere integrar toda la producción de chips en un único complejo
El objetivo principal de Terafab sería consolidar dentro de una misma instalación múltiples fases del desarrollo y producción de semiconductores. Entre ellas aparecerían procesos como fabricación lógica, producción de memoria, encapsulado avanzado, validación, pruebas e incluso creación de máscaras avanzadas para litografía.
La propuesta resulta especialmente llamativa porque actualmente la industria funciona de manera mucho más fragmentada. Habitualmente, el silicio de GPU, CPU o SoC se fabrica en unas instalaciones, mientras que el encapsulado, las pruebas o determinados procesos adicionales terminan realizándose en centros completamente distintos repartidos entre socios industriales especializados.
La idea detrás de Terafab consistiría en reducir enormemente los tiempos de desarrollo, permitiendo que ingenieros y equipos de validación puedan diseñar, probar y revisar chips dentro de un mismo ecosistema industrial. Esto podría acelerar de forma importante los ciclos de prototipado y validación interna frente al modelo tradicional utilizado actualmente por gran parte del sector.
Intel ya participa en el proyecto con su nodo 14A
La información conocida hasta ahora también apunta a que Intel ya habría cerrado un acuerdo con Terafab, mientras que Tesla aparecería como el primer gran cliente asociado al nodo Intel 14A dentro de este futuro complejo centrado en IA avanzada y aceleradores especializados.
Por ahora siguen existiendo numerosas dudas en torno al proyecto. Todavía no está claro si Terafab utilizará directamente el PDK del nodo Intel 14A, ni tampoco cómo quedará estructurada la relación tecnológica entre ambas compañías durante las distintas fases de construcción, validación y producción industrial previstas para los próximos años.
La magnitud técnica del proyecto también deja bastante claro que invertir enormes cantidades de dinero no garantiza automáticamente competir al máximo nivel dentro del sector de semiconductores. Construir una fábrica avanzada desde cero implica años de ejecución, validación industrial y desarrollo de cadenas de suministro extremadamente complejas.
ASML, Tokyo Electron y Lam Research serán piezas fundamentales
Otro de los grandes desafíos para Terafab estará relacionado con el acceso a maquinaria avanzada y equipamiento industrial especializado. Compañías como ASML, Lam Research, KLA Corporation o Tokyo Electron trabajan actualmente con calendarios de producción extremadamente ajustados debido a la enorme demanda existente dentro del sector.
De hecho, fabricantes como TSMC, Samsung o la propia Intel suelen reservar maquinaria crítica para litografía avanzada con varios años de antelación antes incluso de recibir determinados sistemas industriales. Esto convierte la logística de fabricación y suministro en uno de los mayores retos asociados actualmente al proyecto impulsado por Musk.
El desarrollo de Terafab también requerirá construir una cadena de suministro completamente nueva para materiales, componentes químicos, validación industrial y equipamiento especializado. Todo ello vuelve a reflejar hasta qué punto la fabricación avanzada de semiconductores continúa siendo uno de los sectores tecnológicos más complejos y exclusivos del planeta.
Terafab refleja la nueva carrera global por el control del silicio
Más allá de la enorme inversión prevista, el proyecto también deja una lectura estratégica bastante importante para el sector tecnológico estadounidense. La intención de centralizar diseño, fabricación, encapsulado y validación dentro de un único complejo industrial refleja el creciente interés por reducir la dependencia externa en el desarrollo de chips avanzados.
Durante los últimos años, compañías como TSMC, Samsung o Intel han reforzado enormemente sus capacidades de fabricación avanzada, especialmente ante el crecimiento explosivo asociado a IA, centros de datos y aceleradores especializados. La competencia dentro del sector de semiconductores se ha intensificado de forma muy agresiva durante los últimos ejercicios.
Terafab buscaría posicionarse precisamente dentro de ese nuevo escenario dominado por computación avanzada e inferencia masiva. Aun así, el proyecto seguirá necesitando años de construcción, acuerdos industriales y validación tecnológica antes de convertirse en una alternativa real dentro del ecosistema global de semiconductores.
