El sector de las pantallas basadas en quantum dots (QD) lleva años señalando el mismo cuello de botella: cómo lograr patrones de altísima resolución sin degradar las propiedades ópticas de estos nanocristales. Aunque los QD destacan por su emisión ajustable, alto brillo y procesos de fabricación de bajo coste, su química superficial resulta extremadamente sensible a los métodos tradicionales de patrón.
Un equipo de investigación liderado por Pusan National University ha presentado ahora una solución que ataca directamente ese problema. Su propuesta introduce un método de fotolitografía directa no destructiva, capaz de alcanzar densidades de píxeles muy por encima de los requisitos actuales para microdisplays, sin sacrificar eficiencia ni vida útil.
El problema de fondo en los QD para pantallas
Las técnicas más utilizadas hasta la fecha, como la inyección de tinta o los procesos clásicos basados en fotoresistencias, presentan limitaciones claras. En el mejor de los casos, no alcanzan la resolución necesaria para aplicaciones avanzadas. En el peor, alteran la superficie de los QD, reduciendo brillo, eficiencia o estabilidad a largo plazo.
Esto ha frenado la llegada comercial de QD-LED de alta resolución, especialmente en campos como realidad aumentada, realidad virtual o smart glasses, donde se requieren más de 1.000 ppi para evitar el efecto rejilla a distancias muy cortas.
Una capa emisiva híbrida como solución

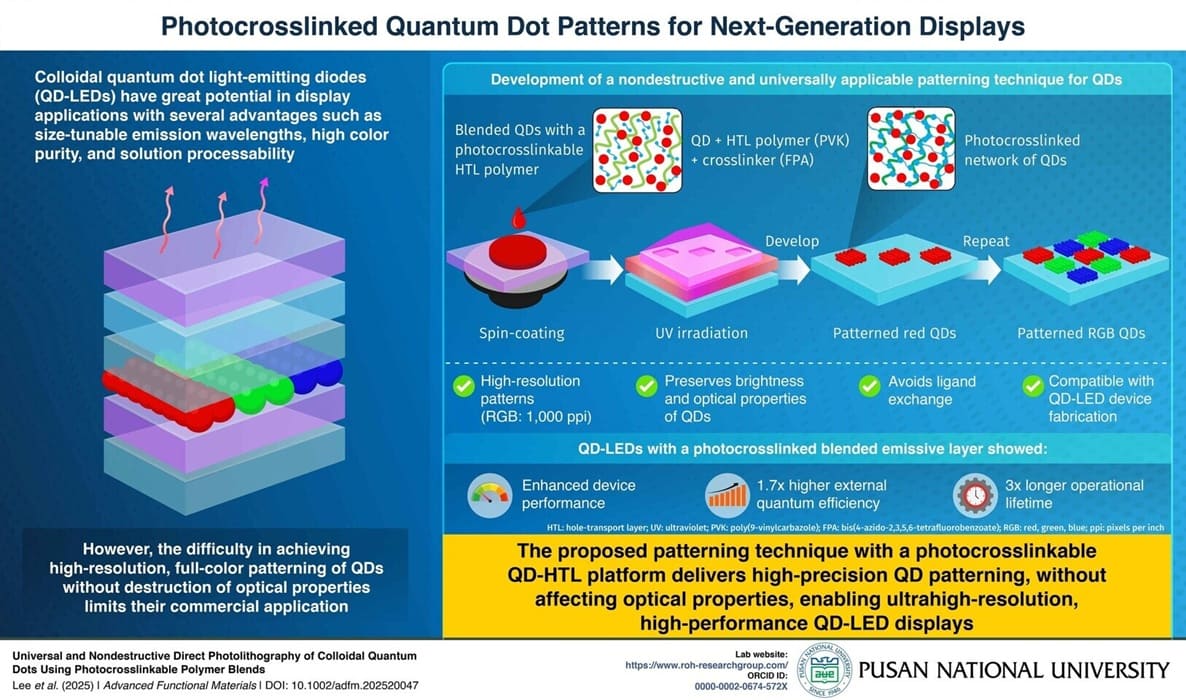

La clave del nuevo enfoque está en una capa emisiva híbrida denominada b-EML. En lugar de modificar químicamente los quantum dots, los investigadores mezclan los QD con un polímero de transporte de huecos y una pequeña proporción de agente fotoreticulable activado por luz ultravioleta.

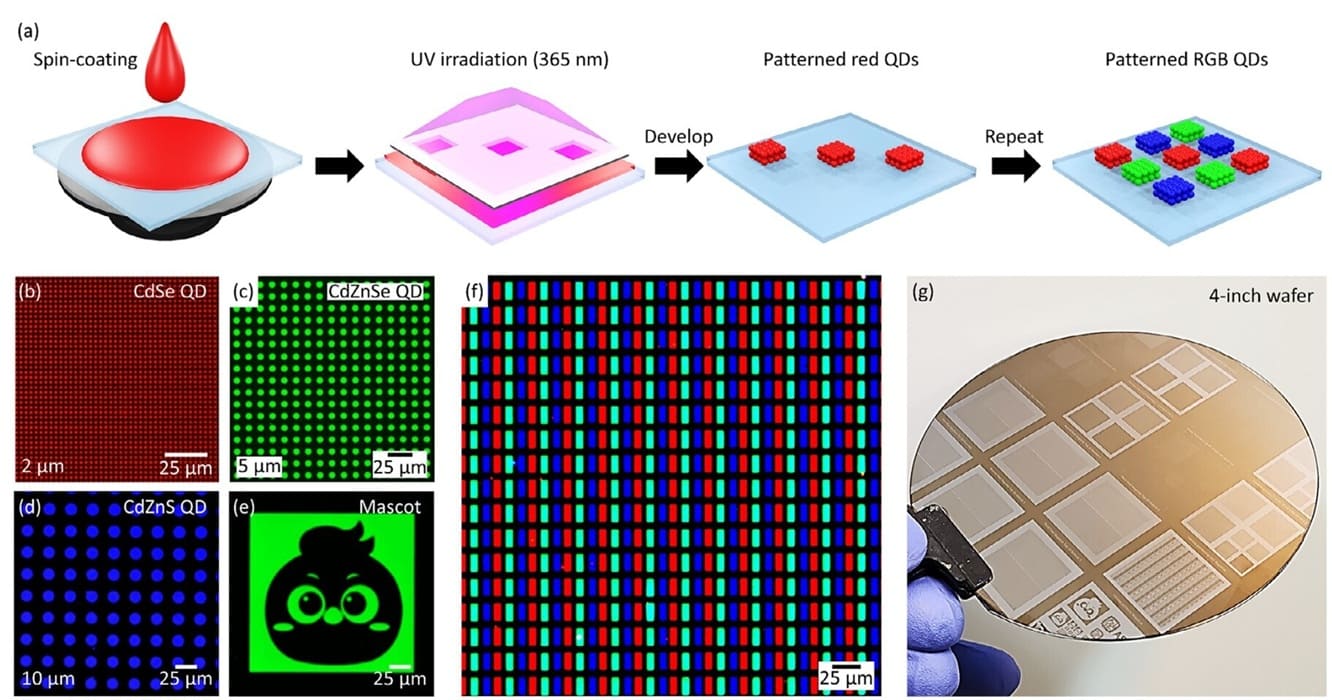

Cuando esta película se expone a radiación UV, el polímero se reticula y forma una red estable que inmoviliza y protege los QD, manteniendo intactas sus propiedades ópticas. Posteriormente, el patrón se revela mediante un disolvente convencional, sin necesidad de procesos agresivos.
Este planteamiento elimina el uso de fotoresistencias tradicionales y evita el intercambio de ligandos, dos de los factores que más daño provocan en los nanocristales.
Resoluciones extremas y mejoras medibles
Los resultados técnicos son especialmente llamativos. El equipo ha demostrado resoluciones superiores a 10.000 píxeles por pulgada, además de patrones RGB completos por encima de 1.000 ppi sobre obleas de 4 pulgadas. Estas cifras superan ampliamente las necesidades actuales de los microdisplays de consumo y abren la puerta a nuevas aplicaciones.
Más allá de la resolución, el método también mejora parámetros críticos del dispositivo:
- Incremento de 1,7 veces en la eficiencia cuántica externa
- Vida operativa casi triplicada
- Mejor equilibrio de carga eléctrica dentro del diodo QD-LED
Estos avances no solo mantienen el rendimiento original de los quantum dots, sino que lo refuerzan, algo poco habitual en procesos de patrón de alta precisión.
Impacto directo en AR, VR y pantallas avanzadas
El principal beneficiario de esta tecnología serían los microdisplays para AR y VR, donde la combinación de alta densidad de píxeles, color preciso y larga vida útil es crítica. Además, la posibilidad de copatronar QD junto a otros nanocristales abre escenarios más amplios, como chips optoelectrónicos integrados o pantallas multifuncionales.
El estudio, publicado en Advanced Functional Materials, plantea un enfoque universal y escalable, compatible con distintos sistemas de nanocristales y sin depender de materiales o procesos exóticos.
A nivel industrial, esta técnica podría reducir significativamente la distancia entre los prototipos de laboratorio y la producción comercial, resolviendo de una sola vez varios de los problemas históricos asociados a los QD de alta resolución. Si el método demuestra ser viable a gran escala, podría convertirse en uno de los pilares técnicos de la próxima generación de pantallas.
Vía: TechPowerUp
