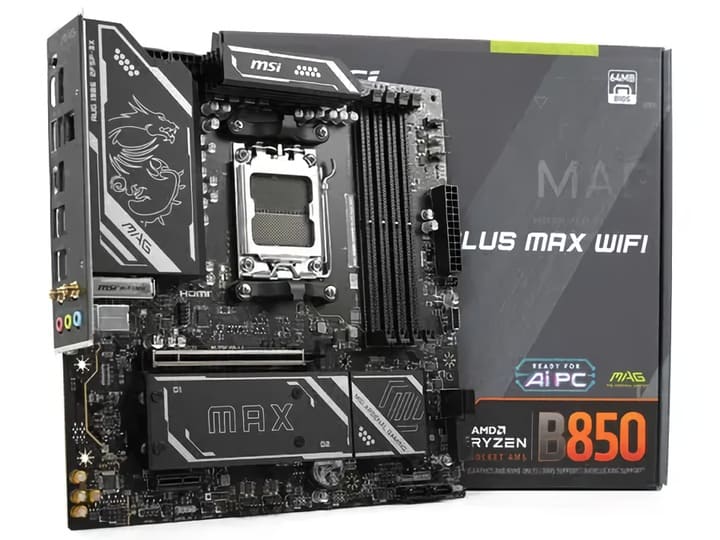

MSI amplía su catálogo para plataformas AMD AM5 con la nueva MAG B850M Gaming Plus MAX WIFI, una placa base Micro-ATX basada en el chipset B850 que busca concentrar buena parte de las funciones de modelos ATX en un formato de 24,4 × 24,4 cm. Es compatible con procesadores Ryzen 9000, 8000 y 7000, incluyendo soporte para PCIe 5.0 tanto en la ranura gráfica principal como en almacenamiento.
La conectividad es uno de sus principales argumentos, combinando Ethernet de 5 Gbps, WiFi 7 y Bluetooth 5.4, junto a tres ranuras M.2 para SSD NVMe. MSI también incorpora un sistema de alimentación 10+2+1, cuatro bancos DDR5, OC Engine para controlar de forma independiente el BCLK y una BIOS de 64 MB pensada para mantener margen ante futuras actualizaciones de la plataforma AM5.
PCIe 5.0 para la GPU y el SSD principal
La MAG B850M Gaming Plus MAX WIFI incorpora una ranura PCIe 5.0 x16 conectada directamente al procesador cuando se utiliza un Ryzen 9000 o Ryzen 7000. Con determinados Ryzen 8000, el enlace reduce tanto su generación como el número de líneas disponibles, dependiendo del modelo instalado.
Esto permite utilizar las tarjetas gráficas actuales y futuras sin que el formato Micro-ATX obligue a renunciar al estándar más reciente. MSI cifra el ancho de banda máximo teórico del enlace PCIe 5.0 x16 en hasta 128 GB/s bidireccionales, aunque naturalmente el rendimiento real dependerá del dispositivo conectado.
La placa dispone además de tres ranuras M.2 para unidades NVMe. La principal está conectada directamente a la CPU y admite PCIe 5.0 x4 con Ryzen 9000 y 7000, mientras que las otras dos trabajan mediante PCIe 4.0, una desde el procesador y otra desde el chipset.
MSI ha diseñado las líneas PCIe para que la ranura gráfica PCIe 5.0 x16 y el SSD PCIe 5.0 x4 puedan funcionar simultáneamente sin compartir ancho de banda en las configuraciones compatibles. También aparecen cuatro conexiones SATA de 6 Gbps para unidades de almacenamiento convencionales.
Ryzen 9000 con DDR5 de hasta 8.200+ MT/s
El socket AM5 permite instalar procesadores AMD Ryzen 9000, Ryzen 8000 y Ryzen 7000, ofreciendo una gama amplia que cubre desde configuraciones relativamente económicas hasta CPU de alto rendimiento como los Ryzen 9 o modelos X3D orientados a gaming.
La alimentación corre a cargo de un diseño 10+2+1 Duet Rail Power System con etapas P-PAK, acompañado por dos conectores de alimentación de ocho pines para la CPU. MSI utiliza además un PCB de seis capas con 2 oz de cobre y disipadores ampliados para la zona VRM.
En memoria encontramos cuatro ranuras DDR5 con capacidad total de hasta 256 GB. Con Ryzen 9000, MSI especifica frecuencias de hasta DDR5-8200+ mediante overclocking en determinadas configuraciones, además de compatibilidad con AMD EXPO para simplificar el ajuste de los módulos.
Las frecuencias máximas varían dependiendo del número de DIMM, su organización interna y el procesador utilizado. Por ejemplo, DDR5-8200+ corresponde al escenario más favorable con un módulo de un solo rank por canal, mientras que poblar los cuatro bancos reduce el techo oficial de overclocking.
OC Engine permite modificar independientemente el BCLK
Otro elemento poco habitual en una placa Micro-ATX de esta gama es OC Engine, un chip dedicado al control independiente del reloj base o BCLK. Su funcionamiento asíncrono permite modificar la frecuencia sin alterar simultáneamente otros buses asociados a memoria, PCIe, NVMe o gráficos integrados.
MSI afirma que esta función puede proporcionar hasta un 15% más de rendimiento en juegos con un Ryzen 7 9800X3D, aunque se trata de una cifra obtenida por el propio fabricante y el resultado dependerá de la CPU, refrigeración, configuración y margen concreto de overclocking.
También aparece Direct OC Jumper, formado por dos conectores que permiten modificar el BCLK directamente desde el sistema operativo, con posibilidad de personalizar previamente desde la BIOS los incrementos aplicados en cada ajuste.
La placa incorpora además una ROM de BIOS de 64 MB, el doble de capacidad habitual en numerosas placas AM5. MSI plantea este espacio adicional como margen para mantener todas las funciones de su interfaz y ampliar la compatibilidad con futuras generaciones de procesadores sin tener que recortar características del firmware.
Ethernet de 5 Gbps y WiFi 7 en formato Micro-ATX
En redes cableadas, el denominado por MSI como “5G LAN” corresponde realmente a Ethernet de 5 Gbps y no a una conexión móvil 5G. Se combina con WiFi 7 compatible con las bandas de 2,4, 5 y 6 GHz, MU-MIMO, MLO y 4K QAM, alcanzando hasta 2,9 Gbps según las especificaciones del módulo inalámbrico.
La conectividad inalámbrica se completa con Bluetooth 5.4, mientras que el panel trasero ofrece cuatro USB-A de 5 Gbps, tres USB-A de 10 Gbps y un USB-C de 10Gbps. Internamente existen además conectores adicionales, incluyendo un USB-C frontal de 10Gbps.
Para vídeo integrado dispone de HDMI 2.1 y DisplayPort 1.4 con salida máxima de 4K a 60 Hz, siempre que el procesador instalado incluya gráficos integrados. El apartado de sonido utiliza un códec Realtek ALC897 con audio de 7.1 canales.
Con unas dimensiones de 243,84 × 243,84 mm y formato Micro-ATX, la MAG B850M Gaming Plus MAX WIFI pretende ofrecer una plataforma AM5 compacta sin renunciar a características como PCIe 5.0, tres SSD M.2 o redes de 5Gbps. MSI todavía no ha comunicado un precio oficial para este modelo concreto, por lo que ese será uno de los principales datos pendientes antes de valorar cómo queda posicionada frente a otras B850M.
