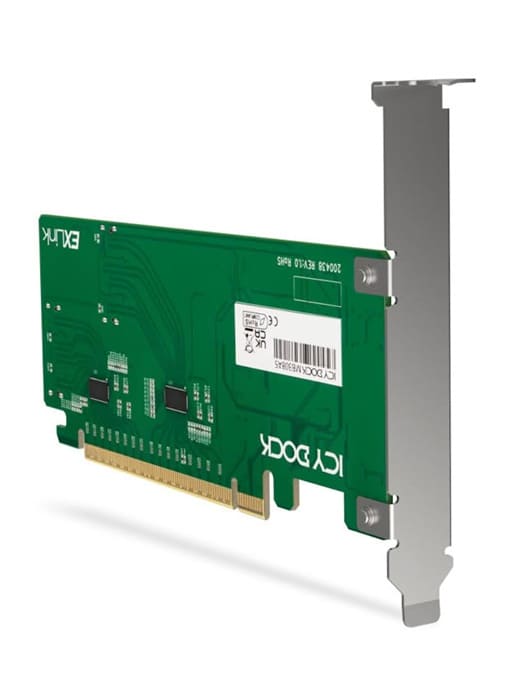

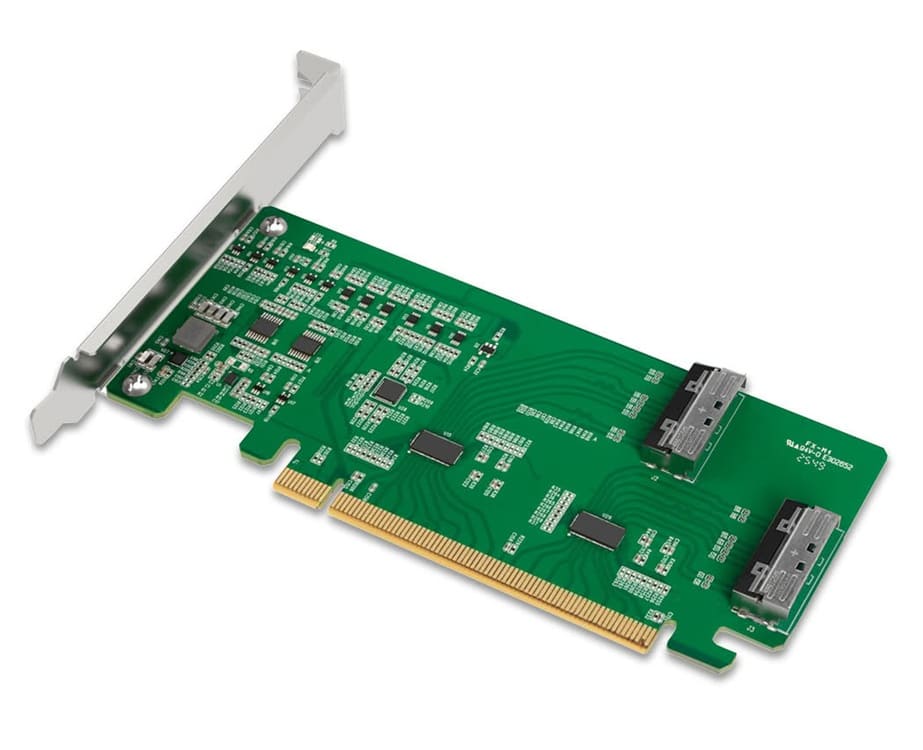

ICY DOCK ha dado a conocer la EXLink MB308A5, una tarjeta adaptadora PCIe 5.0 x16 destinada a conectar almacenamiento NVMe mediante dos puertos MCIO 8i SFF-TA-1016. Está orientada principalmente a servidores, estaciones de trabajo y plataformas de validación donde las señales PCIe deben recorrer trazados o cables más largos de lo habitual.
La tarjeta puede dividir sus 16 líneas PCIe 5.0 en cuatro enlaces x4 independientes, permitiendo direccionar hasta cuatro SSD NVMe si la plataforma admite bifurcación x4/x4/x4/x4. También integra un redriver PCIe 5.0 y un búfer de reloj de 100 MHz, dos elementos especialmente importantes cuando se trabaja a 32 GT/s mediante cableado MCIO.
La EXLink MB308A5 puede repartir PCIe 5.0 x16 entre cuatro SSD NVMe
La interfaz PCIe 5.0 x16 proporciona 16 líneas que pueden dividirse en cuatro grupos x4. Cada SSD NVMe recibe así un enlace PCIe 5.0 x4 independiente, evitando que las cuatro unidades tengan que compartir una única conexión x4.
La condición imprescindible es que la placa base o plataforma anfitriona admita bifurcación PCIe x4/x4/x4/x4. La MB308A5 no incorpora un switch PCIe encargado de repartir dinámicamente las líneas, por lo que no puede proporcionar cuatro enlaces NVMe independientes si el firmware del sistema no sabe dividir el puerto x16.
Esto también explica su orientación hacia servidores y estaciones de trabajo profesionales, donde la bifurcación de líneas suele estar mejor soportada. En equipos de consumo habrá que comprobar específicamente las opciones de BIOS, porque disponer físicamente de una ranura PCIe x16 no garantiza esa funcionalidad.
Dos puertos MCIO 8i transportan las 16 líneas PCIe

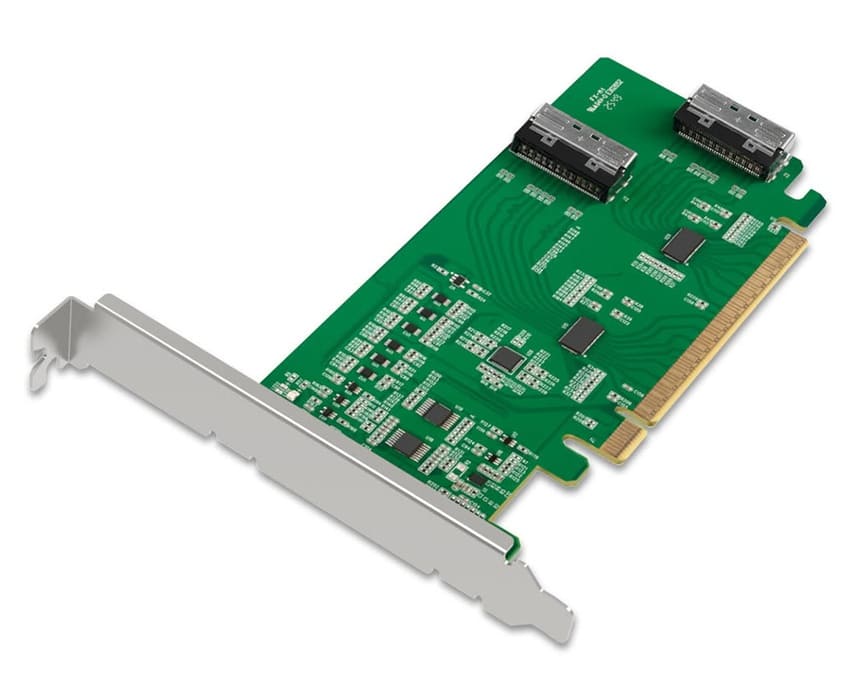

La tarjeta incorpora dos puertos MCIO 8i compatibles con SFF-TA-1016, cada uno capaz de transportar ocho líneas PCIe. La combinación permite sacar las 16 líneas del puerto anfitrión hacia backplanes, cajas extraíbles o soluciones NVMe externas compatibles.
En una configuración de cuatro SSD, cada enlace x4 necesita cuatro líneas PCIe dedicadas, por lo que cada puerto MCIO 8i puede transportar capacidad suficiente para dos unidades x4. La distribución exacta dependerá del cableado o backplane conectado al adaptador.
ICY DOCK habla de hasta 512 Gbps de ancho de banda agregado nominal para la interfaz PCIe 5.0 x16. Tras considerar la codificación 128b/130b de PCIe, el máximo teórico útil ronda 63 GB/s por dirección antes de otras sobrecargas del protocolo, una cifra muy superior a la que pueden utilizar cuatro SSD PCIe 5.0 convencionales de forma sostenida en muchas cargas reales.
El redriver intenta preservar la señal a 32 GT/s
Trabajar con PCIe 5.0 a 32 GT/s por línea reduce considerablemente el margen eléctrico disponible frente a generaciones anteriores. Las pérdidas del trazado, conectores, risers o cables pueden degradar la señal hasta provocar errores, renegociaciones de velocidad o directamente impedir establecer el enlace.
Por eso la MB308A5 integra un redriver PCIe 5.0, encargado de acondicionar y regenerar parcialmente la señal antes de continuar su recorrido. No aumenta el ancho de banda, pero puede compensar pérdidas producidas por rutas eléctricas más largas o complejas.
Esta característica cobra especial importancia con cableado MCIO, ya que el trayecto puede extenderse mucho más que el recorrido habitual entre una CPU y una ranura M.2 instalada directamente sobre la placa base. A velocidades PCIe 5.0, mantener integridad de señal deja de ser un detalle secundario.
El redriver tampoco convierte cualquier cable en compatible con PCIe 5.0. Longitud, calidad del cable, conectores y diseño del backplane siguen condicionando la estabilidad, por lo que ICY DOCK ha validado el adaptador con parte de su propio ecosistema de almacenamiento.
El búfer de reloj de 100 MHz refuerza las conexiones largas
La EXLink MB308A5 integra además un búfer de reloj PCIe de 100 MHz, pensado para mantener una referencia temporal estable cuando la señal atraviesa cableado o recorridos prolongados. La sincronización adquiere especial importancia en configuraciones donde intervienen varios conectores entre el procesador y el SSD.
La tarjeta incorpora también conmutación SMBus y gestión de señales auxiliares, incluyendo PERST#, WAKE# y CLKREQ#. Estas señales no transportan los datos de usuario, pero intervienen en procesos como inicialización, suspensión, recuperación o gestión del enlace.
Ese conjunto deja claro que no estamos ante un simple adaptador pasivo de conectores. La MB308A5 acondiciona tanto las señales PCIe principales como diferentes líneas de control, buscando reducir problemas de integración en plataformas profesionales.
ICY DOCK valida la tarjeta con sus sistemas NVMe extraíbles
La compañía ha probado la MB308A5 junto con cajas, backplanes y cables MCIO de ICY DOCK, una estrategia dirigida principalmente a integradores y fabricantes de sistemas. PCIe 5.0 ofrece menos margen ante pérdidas que PCIe 4.0, por lo que validar previamente una cadena completa puede evitar problemas difíciles de diagnosticar.
Esto resulta especialmente útil en servidores donde los SSD NVMe deben ser accesibles desde bahías frontales extraíbles. En lugar de instalar las unidades directamente sobre ranuras M.2 internas, el cableado MCIO permite llevar las líneas PCIe hasta módulos situados en otra zona del chasis.
La tarjeta también puede funcionar en ranuras PCIe 2.0, PCIe 3.0 y PCIe 4.0, aunque siempre quedará limitada por la generación negociada con el sistema. La compatibilidad retroactiva amplía sus posibilidades de integración, pero comprarla para una plataforma más lenta elimina buena parte del atractivo de su diseño PCIe 5.0.
Su principal limitación está en la plataforma anfitriona
El punto decisivo antes de instalar una MB308A5 no será únicamente disponer de una ranura PCIe físicamente x16, sino comprobar cuántas líneas eléctricas ofrece realmente y si pueden dividirse en cuatro enlaces x4 desde BIOS.
En muchas placas de consumo, una segunda ranura con tamaño x16 puede estar conectada internamente como PCIe x4 o compartir líneas con otros dispositivos. En esos casos, la tarjeta funcionaría con menos recursos o directamente no podría presentar cuatro SSD independientes al sistema.

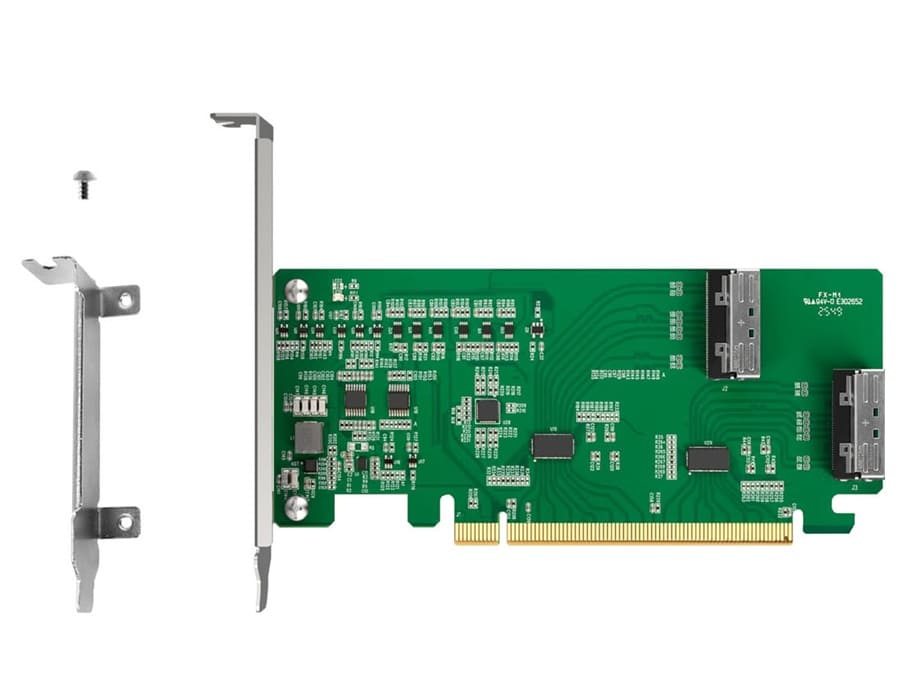

Por eso la EXLink MB308A5 encaja mejor en estaciones de trabajo, servidores, bancos de pruebas y sistemas de almacenamiento de alto rendimiento que en un PC doméstico convencional. ICY DOCK añade un soporte de altura completa, certificaciones CE, UKCA, RoHS y REACH, además de dos años de garantía limitada.
Vía: TechPowerUp
