NVIDIA vuelve a situar el conector 12V-2×6 de la GeForce RTX 5090 en el centro de un experimento de refrigeración y distribución eléctrica. Un modder ha añadido dos conectores PCIe de 8 pines mediante una placa auxiliar soldada directamente a los puntos de alimentación de la PCB, repartiendo la corriente entre varias rutas.
Durante una prueba continua de 48 horas con la tarjeta consumiendo 550W, el creador asegura que cables y conectores permanecieron por debajo de 40 °C. El resultado resulta llamativo frente a otros ensayos donde el 12V-2×6 ha alcanzado temperaturas mucho mayores, aunque las condiciones no son directamente comparables y se trata de una modificación no oficial que anula la garantía.
La RTX 5090 mantiene su conector 12V-2×6 original
La modificación no sustituye el conector 12V-2×6 instalado de fábrica. En su lugar, el modder ha soldado una pequeña placa de distribución directamente sobre los puntos eléctricos de la PCB asociados al conector, añadiendo dos rutas de alimentación adicionales mediante conectores PCIe de 8 pines.
El objetivo consiste en evitar que prácticamente toda la corriente necesaria para alimentar una GPU de más de 500W atraviese un único conector compacto de alta densidad. Al introducir más contactos y una mayor sección total de conductor, parte de esa carga puede desplazarse hacia los conectores suplementarios.
Eso no significa que la corriente se reparta automáticamente de forma perfectamente uniforme entre las tres entradas. La distribución real dependerá de la resistencia de cada cable, contacto, soldadura y recorrido de la PCB, por lo que el concepto reduce concentración de corriente, pero no garantiza por sí mismo un reparto idéntico entre conectores.
Dos conectores PCIe de 8 pines proporcionan rutas eléctricas adicionales
Los conectores PCIe de 8 pines llevan muchos años utilizándose en tarjetas gráficas de alto consumo y trabajan con una densidad de corriente por contacto más conservadora que la concentrada en el formato 12V-2×6. En esta modificación actúan como alimentación complementaria, no como sustitutos completos del conector original.
Añadir caminos paralelos ataca directamente uno de los factores que puede provocar calentamiento: una resistencia elevada concentrada en pocos contactos mientras circulan corrientes muy altas. Incluso pequeñas diferencias de resistencia pueden generar bastante calor cuando la potencia de la tarjeta se mantiene próxima a 550W durante periodos prolongados.
La prueba mantuvo los conectores por debajo de 40 °C durante 48 horas
Según los datos publicados por el responsable del proyecto, la RTX 5090 permaneció sometida a una carga continua de 550W durante 48 horas, manteniendo las temperaturas medidas en cables y conectores por debajo de 40 °C durante todo el ensayo.
Es un resultado muy inferior a los valores próximos a 90 °C observados en algunas pruebas independientes con configuraciones 12V-2×6 convencionales. Sin embargo, comparar directamente ambas cifras sería incorrecto porque pueden cambiar temperatura ambiente, fuente de alimentación, cable utilizado, flujo de aire o incluso el punto exacto donde se coloca el sensor.
La prueba demuestra sobre todo que distribuir la corriente entre más contactos puede reducir notablemente el estrés térmico en una configuración concreta. No demuestra que todos los conectores 12V-2×6 de las RTX 5090 funcionen cerca de 90 °C ni que cualquier tarjeta modificada vaya a mantenerse por debajo de 40 °C.
También resulta importante separar la temperatura del conector y la temperatura de la GPU. Este mod no pretende enfriar el chip GB202 ni mejorar directamente el disipador, sino reducir la cantidad de calor generada en el sistema encargado de transportar cientos de vatios desde la fuente de alimentación hacia la PCB.
El problema no depende únicamente del diseño 12V-2×6
Un conector correctamente insertado, con contactos en buen estado y una distribución equilibrada de corriente, puede manejar cargas elevadas sin alcanzar temperaturas peligrosas. El riesgo aumenta cuando aparece una resistencia anormal en determinados contactos, porque esos pines pueden terminar soportando una fracción desproporcionada de la corriente total.
Ahí reside una de las dificultades de alimentar una GeForce RTX 5090 mediante una única interfaz compacta. Una conexión aparentemente correcta puede esconder diferencias pequeñas entre contactos que se vuelven importantes cuando el consumo sostenido alcanza varios cientos de vatios.
Por eso la modificación resulta interesante como prueba de concepto: demuestra que aumentar el número de rutas de alimentación reduce la dependencia de un único punto de alta corriente, aunque no convierta automáticamente el diseño casero en una solución apropiada para un producto comercial.

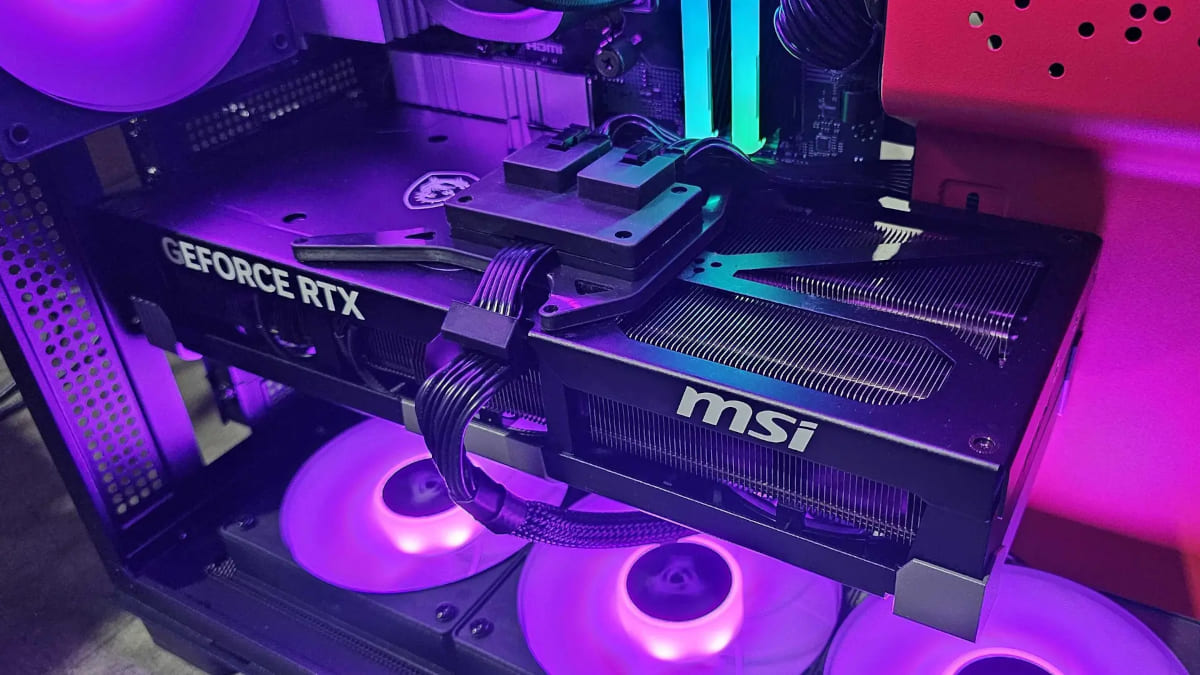

Fuente de la imagen: u/DallasGrave
Soldar directamente la PCB convierte el mod en una operación de alto riesgo
La parte menos práctica del proyecto es evidente. Instalar esta placa requiere soldar directamente sobre los puntos de alimentación de la RTX 5090, una tarjeta gráfica extremadamente cara en la que un error puede provocar daños irreparables.
La modificación también anula previsiblemente cualquier cobertura de garantía y exige conocimientos de electrónica, soldadura de alta corriente y distribución de potencia. Una unión deficiente podría generar precisamente el problema que pretende evitar: un punto de resistencia elevada capaz de calentarse bajo carga.
Tampoco está respaldada por NVIDIA ni por los fabricantes de tarjetas gráficas, por lo que debe interpretarse como un experimento técnico y no como una recomendación para propietarios preocupados por el 12V-2×6.
El experimento demuestra la importancia del reparto de corriente
Más que una solución práctica para usuarios de RTX 5090, el proyecto sirve para ilustrar por qué la distribución de corriente importa tanto cuando una GPU consume alrededor de 550W. Repartir esa potencia entre un conector 12V-2×6 y dos conectores PCIe de 8 pines proporciona mayor margen eléctrico y reduce la dependencia de unos pocos contactos.
El dato de menos de 40 °C durante 48 horas resulta prometedor, pero necesitaría reproducirse con metodología controlada y varias tarjetas antes de extraer conclusiones generales. Por ahora, el mod demuestra que el problema térmico puede mitigarse mediante más rutas de alimentación, a costa de una intervención que ningún usuario convencional debería necesitar realizar en una tarjeta de esta categoría.
