ElmorLabs ha revelado el PMD2X, una nueva herramienta de medición eléctrica destinada a analizar directamente el consumo de CPU, tarjeta gráfica y placa base a través de sus propios cables de alimentación. Su principal novedad está en poder medir individualmente cada conductor de los conectores 12VHPWR y 12V-2×6, en lugar de limitarse al consumo total del enlace.
Esta capacidad permite detectar situaciones donde la potencia global parece encontrarse dentro de los límites normales, pero uno de los contactos está transportando bastante más corriente que el resto. El dispositivo está orientado principalmente a reviewers, overclockers, desarrolladores de fuentes de alimentación y técnicos que necesitan información mucho más detallada que la telemetría proporcionada por una GPU.
El PMD2X puede detectar desequilibrios dentro del propio 12V-2×6
El anterior PMD2 ya permitía medir el consumo procedente del conector gráfico de 16 pines, pero trataba todas sus líneas como un único canal. El PMD2X separa ahora los diferentes conductores, haciendo posible observar cómo se distribuye realmente la corriente.
Esta diferencia resulta especialmente importante porque 12V-2×6 utiliza varios contactos de 12V y tierra trabajando en paralelo. La corriente debería repartirse de manera relativamente uniforme, pero un conector mal insertado, un contacto deteriorado o una resistencia anormalmente elevada pueden alterar ese reparto.
En esas condiciones, el consumo total de la tarjeta podría parecer completamente normal mientras uno de los conductores trabaja mucho más cerca de su límite térmico que los demás. La lectura individual proporciona así una herramienta de diagnóstico que los sensores integrados en la propia GPU normalmente no pueden ofrecer.
La monitorización no sustituye, sin embargo, una instalación correcta del conector. El cable sigue teniendo que insertarse completamente, los contactos de detección deben quedar correctamente conectados y continúa siendo recomendable evitar curvaturas muy pronunciadas cerca del terminal.
El canal de 16 pines admite hasta 51A de forma continua
ElmorLabs especifica una corriente continua máxima de 51A para el canal de 16 pines, equivalente aproximadamente a 612W utilizando una tensión nominal de 12V.
Esa cifra representa la capacidad de medición del dispositivo y no una recomendación para alimentar cualquier tarjeta gráfica con 612W. La potencia permitida seguirá dependiendo de la GPU, la fuente de alimentación, el cable y las especificaciones correspondientes al conector utilizado.

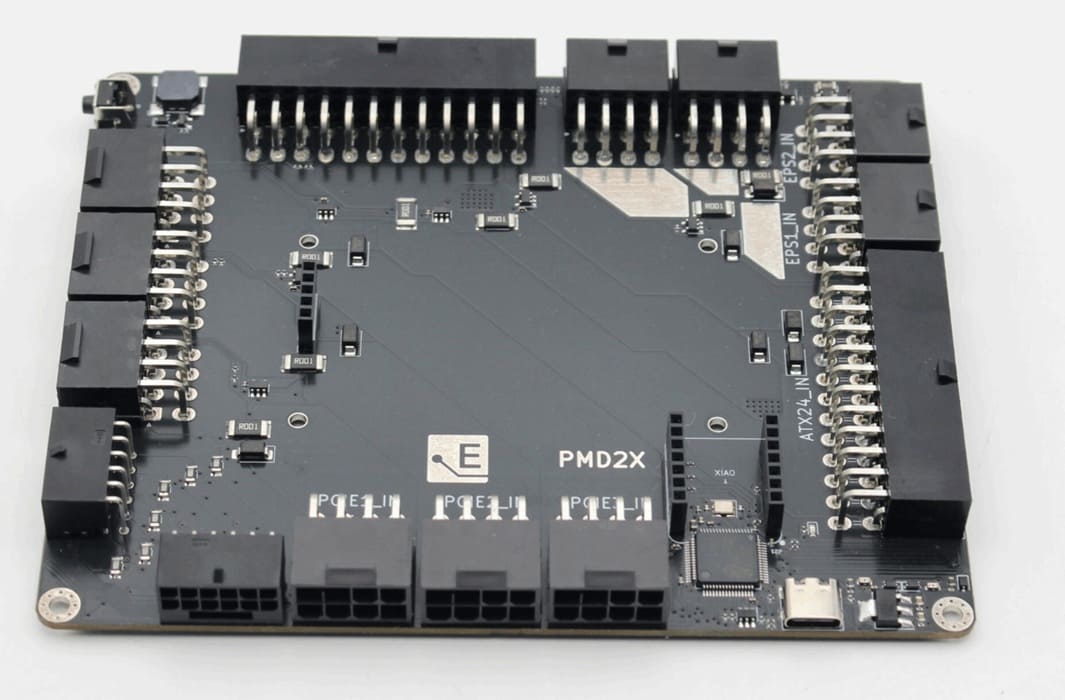

El PMD2X también incorpora dos entradas EPS de ocho pines capaces de medir hasta 28A cada una, destinadas principalmente a la alimentación del procesador. Para las tarjetas gráficas tradicionales dispone de tres conexiones PCIe de ocho pines con hasta 27A por entrada.
A ello se suma una entrada ATX de 24 pines para la placa base, permitiendo observar simultáneamente varios de los principales caminos de alimentación de un sistema completo.
La ventaja está en medir aquello que la telemetría de la GPU no muestra
Las herramientas de monitorización por software pueden ofrecer potencia total de la GPU, consumo del chip o diferentes voltajes internos, pero esas lecturas proceden normalmente de sensores situados dentro de la propia tarjeta.
Eso significa que no pueden determinar cómo se está repartiendo físicamente la corriente entre los contactos del cable de alimentación. Dos sistemas podrían mostrar exactamente el mismo consumo de GPU y, sin embargo, presentar una distribución muy diferente dentro del conector.
El PMD2X resulta especialmente útil precisamente ahí. Un reviewer podría comprobar si todos los conductores están trabajando de forma equilibrada durante una carga sostenida, mientras un técnico podría identificar un cable, terminal o conexión anómala antes de que el problema resulte evidente visualmente.
Esta información puede resultar particularmente interesante en pruebas relacionadas con tarjetas gráficas de consumo elevado, donde pequeñas diferencias de resistencia pueden traducirse en una generación de calor considerable cuando circulan decenas de amperios.
Incluye una pantalla OLED y registro mediante USB-C
Los datos pueden visualizarse directamente mediante una pantalla OLED de 2,4 pulgadas incluida con el dispositivo, evitando depender constantemente de un ordenador adicional durante las pruebas.
El PMD2X permite además registrar las mediciones mediante USB-C, algo mucho más útil para análisis prolongados donde interesa estudiar picos, promedios o variaciones durante una sesión completa.
El sistema incorpora alarmas acústicas de corriente, cálculo de promedios y parámetros configurables de protección frente a sobrecorriente, permitiendo adaptar el comportamiento a diferentes escenarios de prueba.
ElmorLabs también acompaña el dispositivo con PMD Software 2.0.0.3, una revisión posterior a la utilizada por el modelo anterior. Para pruebas formales será importante comprobar cómo gestiona exportación de datos, frecuencia de muestreo y calibración, ya que estos factores condicionan la utilidad de cualquier herramienta de medida.
El ESP32-C6 abre la puerta a monitorización inalámbrica
Otra novedad está en un conector de expansión de 2 × 7 pines compatible con placas Seeed Studio XIAO, pensado para añadir funciones adicionales sin recurrir a un controlador externo de gran tamaño.
ElmorLabs incluye directamente un módulo XIAO ESP32-C6, ofreciendo una base para desarrollar monitorización inalámbrica, conectividad personalizada o herramientas propias alrededor de las mediciones obtenidas.
La posibilidad resulta especialmente interesante para bancos de pruebas o laboratorios, donde puede ser útil recoger datos desde otro dispositivo sin mantener una conexión física adicional junto al sistema analizado.
No será una función esencial para la mayoría de usuarios, pero sí amplía considerablemente el potencial del PMD2X como instrumento de laboratorio más que como simple medidor de consumo.
Su público está claramente fuera del usuario doméstico convencional
El PMD2X cuesta 109 dólares (96€), situándose ligeramente por encima del modelo anterior, que ElmorLabs ya ha marcado como descatalogado.
Para un usuario que simplemente monta un PC y lo utiliza con normalidad, intercalar una placa adicional entre la fuente y los componentes no aporta prácticamente ninguna ventaja cotidiana. Además, cada conexión adicional exige realizar el montaje correctamente para no introducir nuevos puntos potenciales de fallo.
Su valor está en otro tipo de uso: analizar consumo real, estudiar distribución de corriente, validar fuentes de alimentación o investigar problemas en conectores de alta potencia.
La monitorización individual de los conductores convierte al PMD2X en una herramienta particularmente interesante para 12V-2×6, porque permite observar un nivel de detalle que normalmente queda completamente oculto detrás de una única cifra de potencia total.
