Tiwaz es un nuevo teclado mecánico dividido y completamente open source desarrollado por Timo Strube con un planteamiento poco habitual: además de funcionar como teclado ergonómico completo, cada una de sus dos mitades puede utilizarse independientemente como keypad gaming, macro pad o controlador personalizado. Su distribución incluye 76 teclas MX hot-swap y dos joysticks configurables.
El proyecto nació como un diseño DIY, pero ahora avanza hacia un producto más completo que próximamente llegará a Crowd Supply. Frente a muchos teclados split centrados casi exclusivamente en ergonomía y escritura, Tiwaz combina una distribución ortolineal con montaje gasket, RGB individual, QMK/Vial y controles analógicos, buscando cubrir también gaming sin abandonar la modularidad.
Cada mitad puede convertirse en un controlador gaming independiente

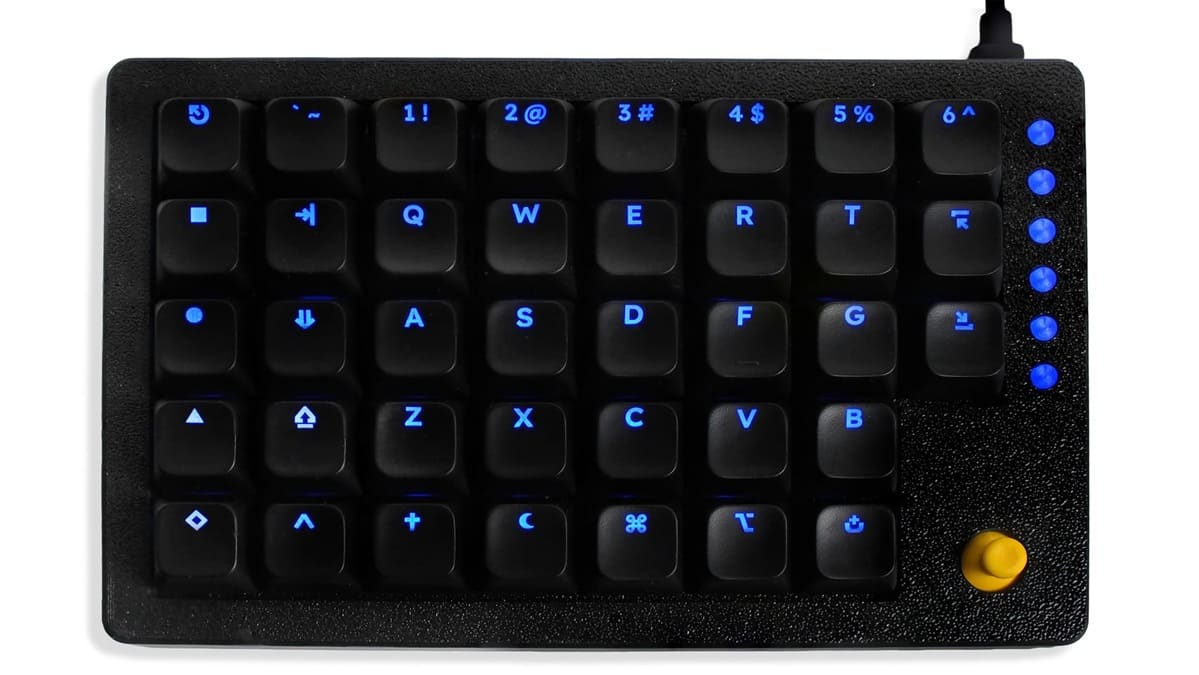

Tiwaz utiliza 76 teclas MX distribuidas en dos bloques simétricos de 38, junto con seis botones auxiliares. Al conectar ambas partes, funciona como un teclado dividido convencional, pero cada mitad incorpora la electrónica necesaria para operar de manera independiente.
Esta separación cambia bastante sus posibilidades frente a un split tradicional. La mitad izquierda o derecha puede convertirse por sí sola en un keypad de una mano, permitiendo dejar libre la otra para utilizar un ratón sin mantener ocupada sobre la mesa la segunda sección del teclado.
La simetría también soluciona una limitación poco habitual pero real en periféricos gaming. Un usuario zurdo puede utilizar la mitad derecha como teclado mientras controla el ratón con la izquierda, sin depender de keypads comerciales cuya distribución suele estar pensada exclusivamente para la mano izquierda. El propio proyecto destaca esta posibilidad como uno de sus objetivos de diseño.
Además de gaming, esa misma independencia permite reutilizar cualquiera de las mitades como macro pad, controlador multimedia o interfaz para software especializado, ampliando considerablemente el uso del hardware fuera de la escritura.
Dos joysticks pueden actuar como stick analógico, cruceta o ratón
El elemento más diferenciador está en los dos joysticks situados junto a las zonas de los pulgares, uno por cada mitad. El firmware permite cambiar su funcionamiento durante el uso entre entrada analógica de gamepad, botones direccionales digitales o movimiento del ratón.
Tiwaz admite actualmente Alps Alpine RKJX21224001 de tipo inclinable y RKJXU1210006 deslizante, conectados mediante cables flexibles para facilitar su sustitución. El diseño incluye además puntos de soldadura que permiten acceder directamente a sus señales para modificaciones personalizadas.
Aquí existe una diferencia importante respecto a simplemente asignar WASD a cuatro teclas. Un joystick en modo analógico puede proporcionar valores intermedios de dirección, siempre que el juego y la configuración utilizados acepten entrada de gamepad, mientras el modo digital permite comportarse como una cruceta convencional.
Usarlo como ratón añade otra posibilidad para aplicaciones que no necesiten gran precisión. Un mismo bloque puede reunir movimiento, acciones, macros y control de puntero, lo que resulta especialmente interesante para simuladores, edición o interfaces especializadas, además del gaming.
Su distribución es ortolineal, pero mantiene 76 teclas
Las teclas utilizan una matriz ortolineal, con filas y columnas completamente alineadas, en lugar del desplazamiento horizontal típico de un teclado convencional. El diseño sigue una estructura 7 × 5 + 3 por cada lado.
Los 76 switches hacen que Tiwaz sea relativamente grande dentro del segmento split. Muchos diseños ergonómicos eliminan filas completas y trasladan funciones hacia capas, mientras aquí Strube conserva una cantidad elevada de controles físicos para reducir esa dependencia y favorecer también el gaming.
Ese planteamiento implica un compromiso diferente. Un teclado extremadamente compacto puede minimizar el movimiento de las manos durante la escritura, pero disponer de más teclas físicas reduce la necesidad de cambiar constantemente de capa durante juegos o aplicaciones con numerosos atajos.
Montaje gasket y amortiguación interna en lugar de buscar el mínimo grosor

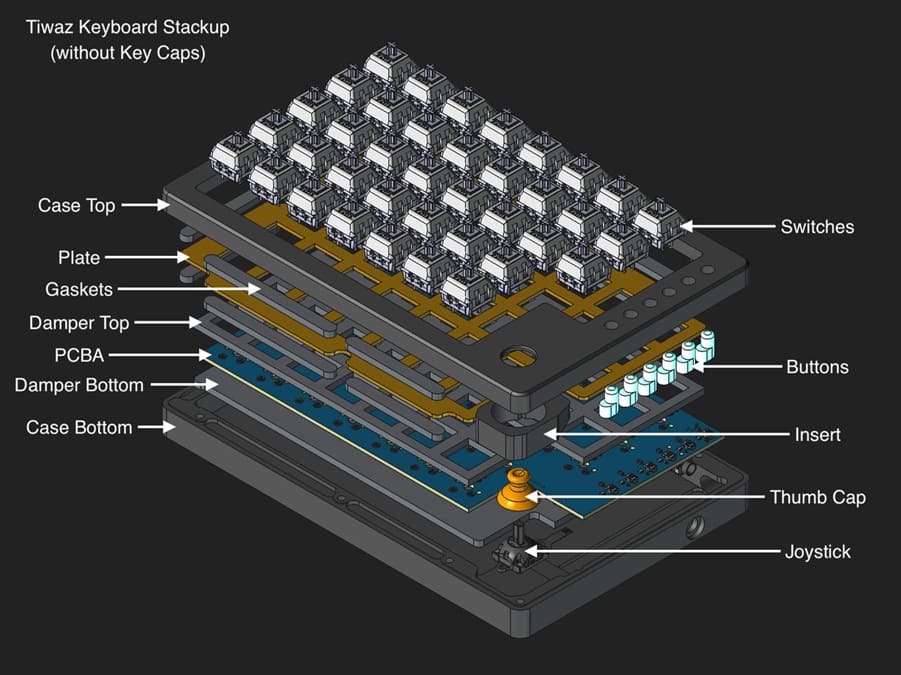

El chasis utiliza una placa montada mediante gasket y material de amortiguación entre placa, PCB y carcasa, características más habituales en teclados mecánicos personalizados que en muchos modelos ergonómicos divididos.
Esto aumenta el grosor y complejidad respecto a soluciones ultrafinas, pero persigue una pulsación más amortiguada y un comportamiento acústico mejor controlado. Tiwaz sacrifica así parte de la obsesión por reducir perfil a cambio de adoptar elementos propios del mercado enthusiast.
Cada mitad mide 153 × 116 mm y pesa aproximadamente 300 g, por lo que el conjunto ronda los 600 g antes de considerar cables o accesorios adicionales.
Switches MX hot-swap, RGB individual y STM32F401
Tiwaz utiliza sockets hot-swap compatibles con switches mecánicos MX, permitiendo sustituir los mecanismos sin desoldarlos. Cada tecla y botón auxiliar dispone además de iluminación mediante LEDs WS2812 direccionables individualmente.
El diseño actual emplea un microcontrolador STM32F401 y añade varias protecciones eléctricas poco visibles desde fuera: diodo ideal para evitar problemas al conectar accidentalmente USB en ambas mitades, fusible rearmable y protección ESD en las líneas USB.
Estos elementos son especialmente relevantes en un dispositivo donde ambas mitades pueden recibir alimentación y funcionar independientemente. La protección frente a una conexión USB doble evita que la flexibilidad del diseño introduzca un riesgo eléctrico que normalmente no existe en un teclado convencional.
QMK y Vial permiten modificar prácticamente todo sin software propietario
El firmware está basado en QMK y ofrece compatibilidad con Vial, por lo que teclas, capas, macros y comportamiento de los joysticks pueden personalizarse sin depender de una aplicación propietaria del fabricante.
Esto encaja con el planteamiento completamente abierto del proyecto. Los archivos de hardware y la documentación ya están disponibles, mientras Timo Strube indica que los archivos finales de fabricación estarán publicados antes de comenzar las entregas del futuro kit. El hardware utiliza GPLv3 y el software basado en QMK, GPLv2.
La apertura tiene una implicación mayor que simplemente permitir construirlo en casa. La comunidad puede reparar, modificar o desarrollar variantes del Tiwaz sin depender de que su creador mantenga indefinidamente una aplicación o un servicio online, algo especialmente valioso en un periférico diseñado precisamente para ser modular.
Podrá construirse en casa o adquirirse mediante Crowd Supply

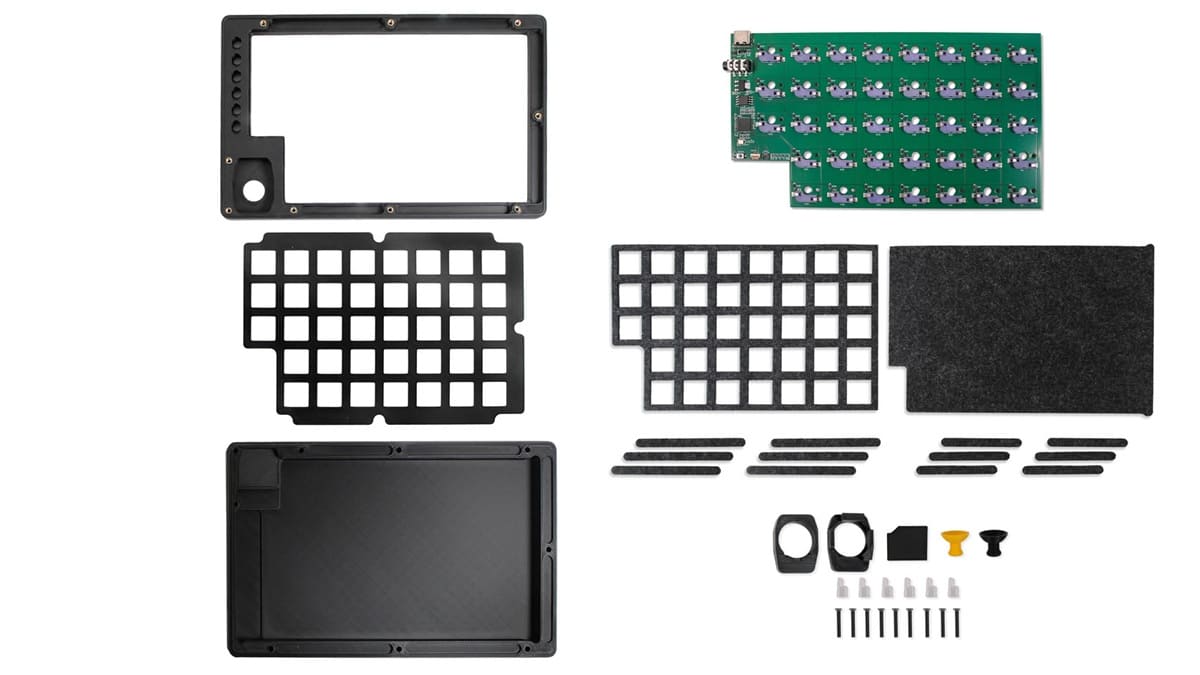

Actualmente, es posible abordar Tiwaz como proyecto DIY utilizando los archivos del chasis, PCB, firmware y documentación publicados por su creador. Para cada mitad hacen falta 38 switches MX, keycaps, joystick, PCB y conexión USB-C, además del resto de componentes del montaje.
El siguiente paso será una campaña en Crowd Supply que todavía figura como “Coming Soon”, donde está previsto ofrecer una vía más sencilla para adquirir el hardware sin fabricar todas las piezas individualmente. Por ahora no existe precio ni fecha definitiva de lanzamiento de la campaña.
El interés de Tiwaz está precisamente en combinar características que rara vez aparecen juntas: ergonomía split, controles analógicos, orientación gaming, switches MX hot-swap y hardware completamente abierto. No intenta ser el teclado dividido más pequeño, sino convertir cada una de sus mitades en un periférico útil incluso cuando la otra permanece desconectada.
